100.0, 100.1

Kod: 100

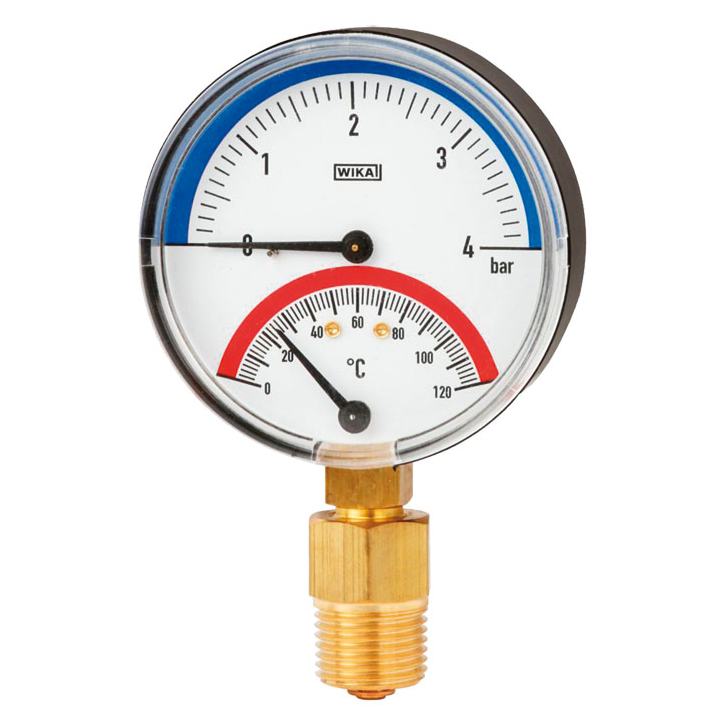

  • termomanometr bimetaliczny do jednoczesnego pomiaru ciśnienia i temperatury
  • zakresy pomiarowe ciśnienia do 0…16 bar, temperatury do 0...150°C
  • średnica obudowy: 63 lub 80 mm
  • zastosowanie: systemy ogrzewania, kotły dwufunkcyjne z gorącą wodą i ciepłownictwo
Opis

Termomanometr z układem bimetalicznym montowany jest bezpośrednio w punkcie pomiarowym poprzez czujnik. Zawór umożliwia odkręcenie przyrządu pomiarowego bez konieczności wcześniejszego opróżnienia układu grzewczego. Ze względu na połączenie manometru i termometru bimetalicznego przyrząd może być używany elastycznie w szerokim zakresie zastosowań.

Specyfikacja ogólna
Konstrukcja
EN 837-1
Zakres pomiaru
0...1 bar do 0...16 bar
0...120°C do 0...150°C
Przyłącze procesowe
R 1/2 ISO 7
Wymiary obudowy
Ø63 mm
Ø80 mm
Element pomiarowy
rurka Bourdona typu „C”, stop miedzi
temperatura: spirala bimetalowa, stop miedzi
Dokładność
±2,5%
Wypełnienie
brak
Materiał obudowy
tworzywo sztuczne
stal
Montaż
przyłącze tylne centryczne
przyłącze dolne
