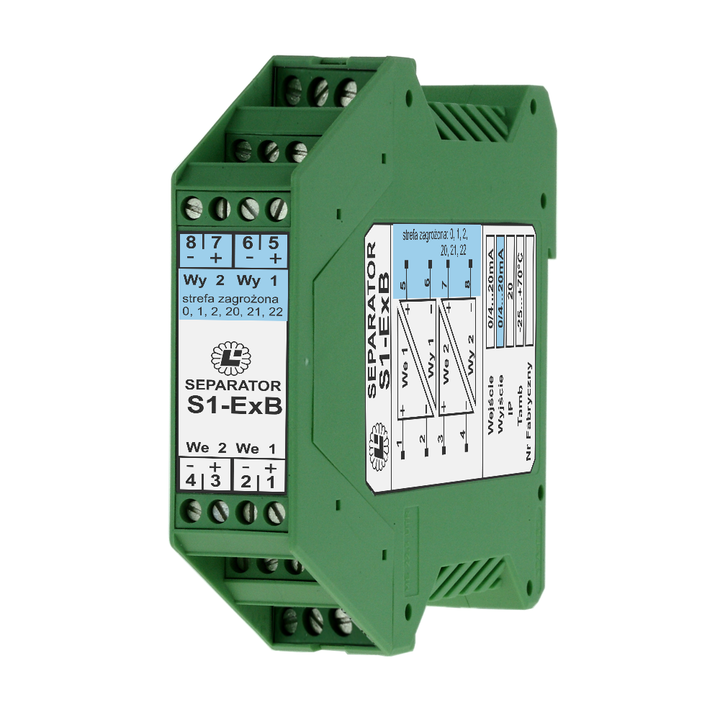

S1-ExB

Kod: S1-ExB
  • separator sygnałów prądowych, bez energii pomocniczej
  • obwód wyjściowy iskrobezpieczny o poziomie zabezpieczenia ia, zgodność z ATEX
  • obwody wejścia i wyjścia wzajemnie odseparowane galwanicznie
  • 1 lub 2 tory
  • obudowa nalistwowa o szerokości 22,5 mm
  • zasilanie z pętli wejściowej
Opis

Separator S1-ExB przenosi aktywny sygnał prądowy ze strefy bezpiecznej do strefy zagrożonej np. do wskaźnika, sygnalizatora, pozycjonera, dwuprzewodowego przetwornika 4...20 mA itp. Separator S1-ExB zapewnia współpracę czujników pożarowych zainstalowanych w strefie zagrożonej z centralką zainstalowaną w strefie bezpiecznej.

Separator zapewnia galwaniczne oddzielenie obwodu wyjściowego współpracującego ze strefą zagrożoną, od obwodu wejściowego. Separator nie korzysta z żadnego źródła zasilania pomocniczego (nie wymaga energii pomocniczej). Zasilany jest wejściowym prądem pomiarowym. Sygnałem wejściowym jest prąd. Prąd wyjściowy jest równy prądowi wejściowemu. Sygnał wyjściowy 0/4...20 mA może być zamieniony na sygnał napięciowy 0/2...10V przez załączenie zewnętrznego wzorcowego rezystora 500 Ohm.

Iskrobezpieczny obwód wejściowy może współpracować z obwodem iskrobezpiecznym o poziomie zabezpieczenia ia lub iburządzenia zainstalowanego w strefie zagrożonej „0, 1, 2, 20, 21, 22” dowolnych mieszanin wybuchowych. Parametry bezpieczeństwa wejścia: Ui=30V, Ii=100mA oraz Pi=1W. Obwód wyjściowy może współpracować z nieiskrobezpiecznymi obwodami urządzeń o napięciu Um=253V np. zasilanych z sieci energetycznej o napięciu 230V AC. Separator może być zainstalowany w pomieszczeniu bezpiecznym pod względem wybuchowym, suchym, niezapylonym i zabezpieczonym przed dostępem osób nie przeszkolonych w zakresie serwisu i eksploatacji separatora. Przeznaczony jest także do stosowania w strefie zagrożonej wybuchem w osłonie ognioszczelnej. Montaż w osłonie ognioszczelnej w grupie wybuchowości „I” bez ograniczeń. W grupie wybuchowości IIG i IID otwarcie osłony ognioszczelnej może nastąpić po 10 min od momentu wyłączenia zasilania. W strefie „2” bazując na oznaczeniu II 3G Ex nA IIC T4 (urządzenie kategorii 3) może być instalowane także na innych zasadach opisanych w karcie katalogowej.

Specyfikacja ogólna
Liczba wejść
1
2
Typ wejścia
prądowe (mA)
Liczba wyjść
1
2
Typ wyjścia
0/4...20 mA
Separacja galwaniczna
2,5kV, 50Hz
pomiędzy obwodami wejścia i wyjścia
Rezystancja obciążenia
0...800Ω
Cecha przeciwwybuchowa
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (1)D [Ex iaD] 20
Stopień ochrony
IP 20
Materiał obudowy
tworzywo sztuczne
Montaż
na szynę DIN
Wymiary obudowy
22,5 x 99 x 114,5 mm
