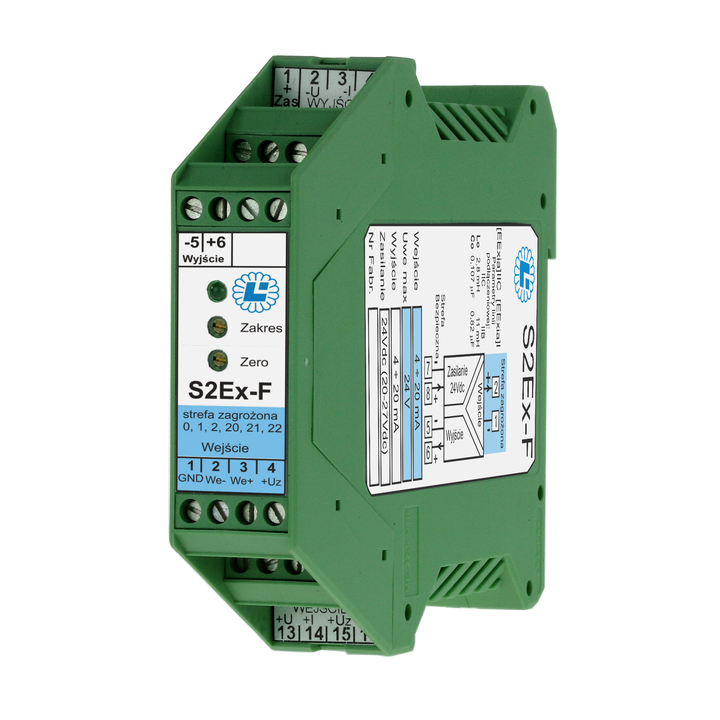

S2Ex-F

Kod: S2Ex-F
  • przetwornik częstotliwości na dowolny sygnał standardowy
  • obwód wejściowy iskrobezpieczny o poziomie zabezpieczenia ia, zgodność z ATEX
  • pasmo częstotliwości 1Hz...10kHz
  • obwody wejścia, wyjścia i zasilania wzajemnie odseparowane galwanicznie
  • 1 tor
  • obudowa nalistwowa o szerokości 22,5 mm
  • zasilanie 24V DC
Opis

Przetwornik zamienia liniowo częstotliwość sygnału wejściowego na odseparowany sygnał standardowy 0÷5mA, 0÷20mA, 4÷20mA, 0÷5V, 0÷10V, 1÷5V. Obwód wejściowy, wyjściowy oraz zasilanie są od siebie nawzajem odizolowane galwanicznie.
Układ wejściowy dostosowany jest zarówno do małych jak i dużych amplitud sygnału wejściowego.

Typowym zastosowaniem przetwornika jest współpraca z:

  • kątowo-impulsowymi przetwornikami drogi
  • czujniki zbliżeniowe
  • współpraca z czujnikami drgań i wibracji
  • współpraca z przepływomierzami turbinowymi i wirowymi (typu Vortex)
  • przepływomierzami o impulsowym sygnale wyjściowym np. przepływomierz COMMON o sygnale 1,2/2,1 mA

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
prądowe (µA)
prądowe (mA)
napięciowe (V)
napięciowe (mV)
Liczba wyjść
1
Typ wyjścia
dowolny standard
Separacja galwaniczna
2,5kV, 50Hz
między wszystkimi obwodami
Rezystancja obciążenia
0...850Ω (0/4...20 mA)
≥10kΩ (wyjście napięciowe)
Cecha przeciwwybuchowa
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (3)D [Ex ia] IIIC
Zasilanie
20...27V DC
Stopień ochrony
IP 20
Materiał obudowy
tworzywo sztuczne
Montaż
na szynę DIN
Wymiary obudowy
22,5 x 99 x 114,5 mm
Pliki
Karta katalogowa j. polski
Deklaracja zgodności
