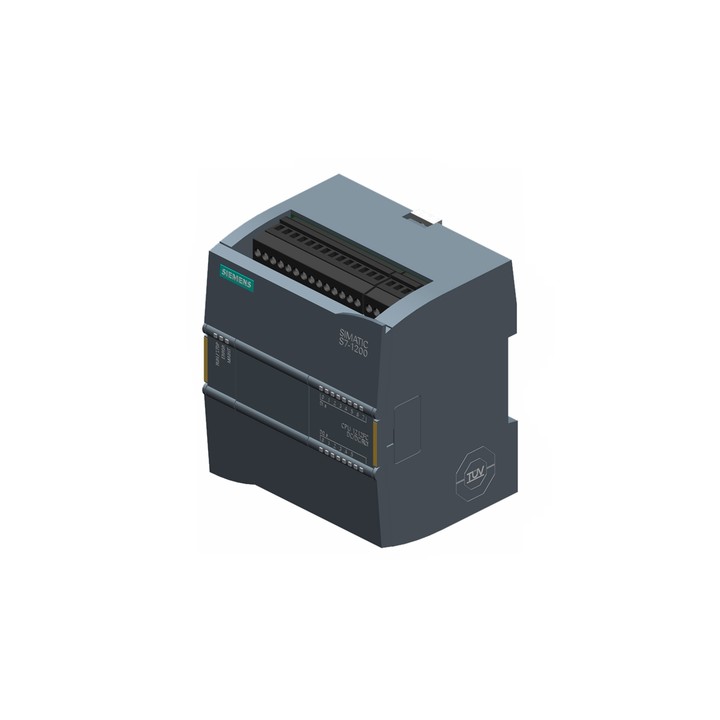

CPU 1212FC DC/DC/RLY

Kod: 6ES7212-1HF40-0XB0
  • sterownik PLC serii SIMATIC S7-1200
  • jednostka centralna CPU
  • 8 wejść cyfrowych 24V DC, 2 wejścia analogowe 0...10V DC, 6 wyjść cyfrowych przekaźnikowych 2A
  • możliwość rozszerzenia o płytkę sygnałową
  • szybkie liczniki 3 x 100 kHz, 1 x 30 kHz, szybkie wyjścia: 4 x 100 kHz
  • 16 x regulator PID
  • interfejs komunikacyjny PROFINET / ETHERNET
  • pamięć programu / danych 100 KB
  • zasilanie 24V DC
Opis

Jednostka centralna z zasilaniem DC, 8 wejściami binarnymi DC i 6 wyjściami przekaźnikowymi. Każda jednostka centralna CPU może być rozbudowana o jedną płytkę sygnałową, wkładaną od strony frontowej sterownika, co powoduje, że bez zwiększania rozmiarów systemu sterowania uzyskuje się dodatkowe cyfrowe lub analogowe porty I/O. W celu dalszej rozbudowy liczby cyfrowych lub analogowych portów I/O, z prawej strony CPU mogą być podłączane moduły rozszerzeń.

Specyfikacja ogólna
Typ wejścia
cyfrowe 24V DC
napięciowe (V)
szybkie liczniki: 3 x 100 kHz, 1 x 30 kHz
Zakres wejścia
0…10V
Typ wyjścia
przekaźnik 2A/30V DC
cyfrowe
szybkie impulsowe: 4 x 100 kHz
Zasilanie
20,4...28,8V DC
Interfejs komunikacyjny
Ethernet
PROFINET
Pojemność pamięci
wewnętrzna 100 kB
Wymiary obudowy
90 x 100 x 75 mm
Temperatura pracy
0...+45°C
0...+55°C
Materiał obudowy
tworzywo sztuczne
Pliki
Karta katalogowa j. angielski
Broszura
