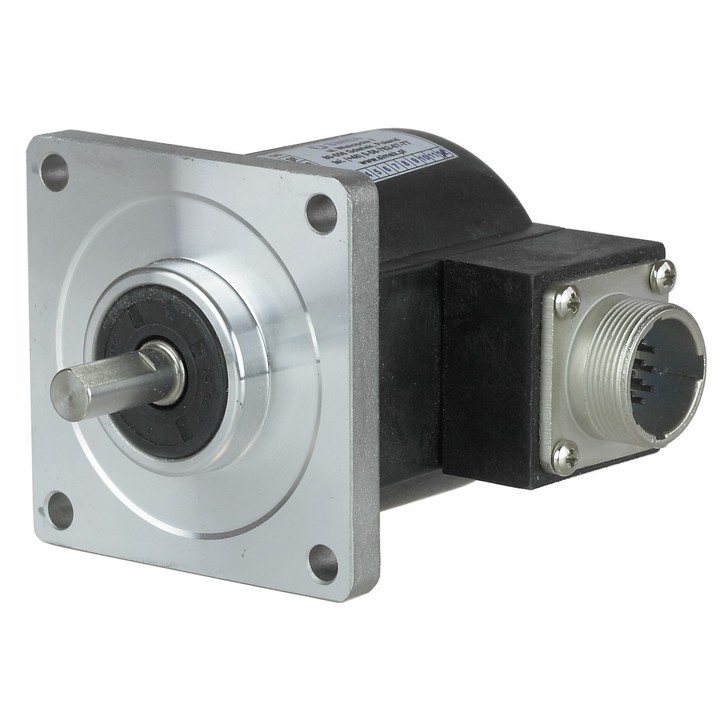

EH 63 - Produkt wycofany z oferty

Kod: EH63

Produkt wycofany z oferty. Zapytaj o zamiennik

  • montaż z otworem ø6/9,52/10/12/14/15 mm
  • przetwornik inkrementalny
  • metoda pomiaru optyczna
  • maksymalna prędkość obrotowa 3000 obr./min
  • rozdzielczość 1...10000 imp/obr.
  • sygnał wyjściowy: NPN, NPN OC, push-pull, line driver HTL, line driver RS-422
Opis

Przetworniki inkrementalne są to urządzenia, które wytwarzają określoną ilość impulsów na jeden obrót. Dwa ciągi impulsów przesuniętych w fazie pozwalają określić kierunek ruchu lub względną odległość. Mogą służyć do określenia przemieszczeń kątowych, prędkości obrotowej, przemieszczenia liniowego. Do oferowanych enkoderów proponujemy liczniki z wejściem kwadraturowym SLIK-94, SLK-94T.

Specyfikacja ogólna
Typ wyjścia
push-pull
NPN
nadajnik linii RS-422
nadajnik linii HTL
Metoda pomiaru
optyczna
Rozdzielczość
1...2048 imp/obr.
Prędkość obrotowa
≤3000 obr./min
Montaż
z otworem Ø6 mm
z otworem Ø9,52 mm
z otworem Ø10 mm
z otworem Ø12 mm
z otworem Ø14 mm
z otworem Ø15 mm
Zasilanie
5...28V DC
Przyłącze elektryczne
konektor M23
konektor MIL
konektor M12
konektor JIS-C-5432
gniazdo kablowe
konektor IEC 60130-9
Temperatura pracy
0...+60°C
Stopień ochrony
IP 54
IP 66
Materiał obudowy
aluminium
Wymiary obudowy
Ø63,5 mm
Pliki
Karta katalogowa j. angielski
