VKM ze wskaźnikiem

Kod: VKM
  • przepływomierz / sygnalizator niezależny od lepkości
  • zakres pomiarowy /sygnalizacji: 0,01...0,063 l/min do 8...72 l/min
  • przyłącze procesowe: G ¼ ...1, ¼ ...1" NPT wewn.
  • wbudowany lub dołączany wskaźnik
  • materiał: mosiądz, stal nierdzewna
  • ciśnienie maks.: 250 bar (mosiądz); 350 bar (stal nierdzewna)
  • temperatura maks.: 100°C
  • dokładność: ± 4% pełnej skali
Opis

Przepływomierze i sygnalizatory firmy KOBOLD model VKM mają sprężynowy pływak, który ślizga się w cylindrycznej rurze pomiarowej ze zintegrowanym otworem, który uważa się za unikatowy. Ta i inne cechy konstrukcyjne oznaczają, że po raz pierwszy możliwe stało się stworzenie przepływomierza i sygnalizatora, który w pełni kompensuje lepkość i w dużym stopniu gęstość nawet przy bardzo małych przepływach.

Pływak tych opatentowanych urządzeń zawiera magnes trwały, który uruchamia bezpotencjałowy styk kontaktronowy zamontowany na zewnątrz, zapewniając tym samym precyzyjne oddzielenie medium od elektrycznego układu zestykowego. Styk jest osadzony w plastikowej obudowie na szynie z regulacjąj, abyzapobiec uszkodzeniu styków przez działanie mechaniczne lub agresywną atmosferę. Gdy medium napływa do instrumentu, pływak podnosi się. Gdy jego pole magnetyczne dotrze do styku kontaktronu, styk zamyka się. Wraz ze wzrostem przepływu pływak podnosi się dalej aż do maksimum. Zapobiega to przemieszczaniu się pływaka poza zasięg kontaktu, to znaczy, że styk pozostaje zamknięty, zapewniając w ten sposób przełączanie bistabilne.

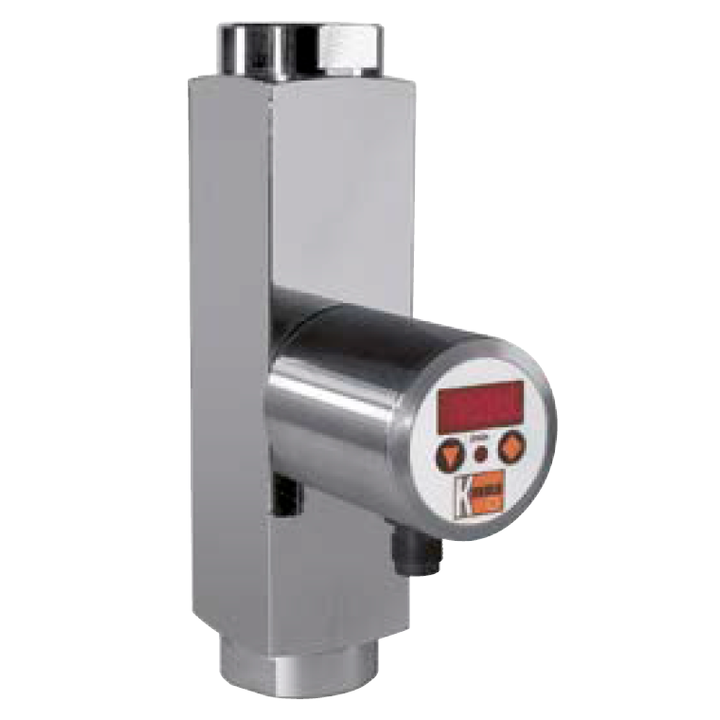

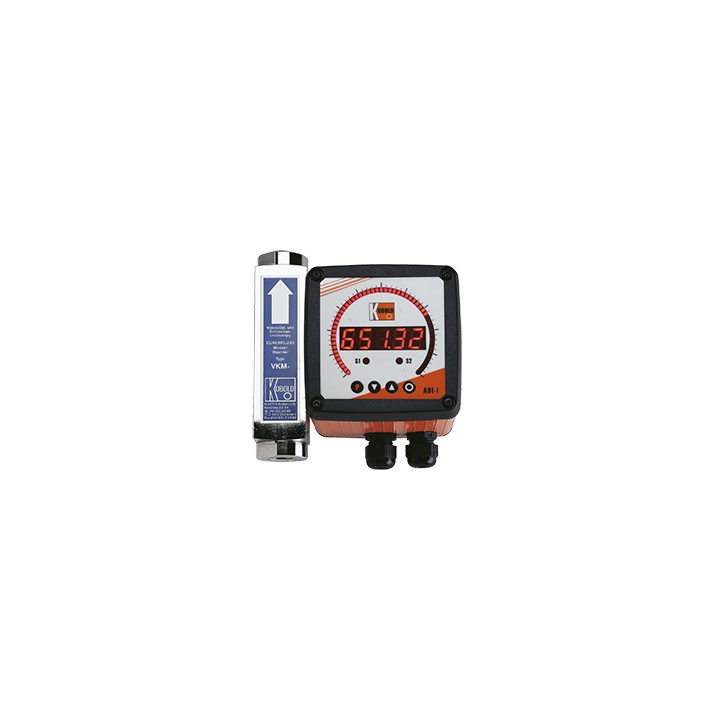

Wersje VKM-7 i -8 wyposażone są we wskaźnik elektroniczny, wbudowany lub wolnostojący. Dostępne są dwie wersje wskaźnika:

  • wyświetlacz LED, 3 cyfry
  • wskaźnik kombinowany cyfrowy, z bargrafem, 5-cyfr

Specyfikacja ogólna
Zakres pomiaru
8...72 l/min (woda)
0,01...0,063 l/min (olej)
Przyłącze procesowe
G1/2
G1/4
G3/4
G1
1 NPT
1/2 NPT
1/4 NPT
3/4 NPT
Dokładność
±4,0%
Temperatura medium
max. 100°C
Ciśnienie
max. 250 bar
max. 350 bar
Stopień ochrony
IP 65
Materiał obudowy
stal nierdzewna
mosiądz
Montaż
pionowy
poziomy
