KIS-11

Kod: KIS-11

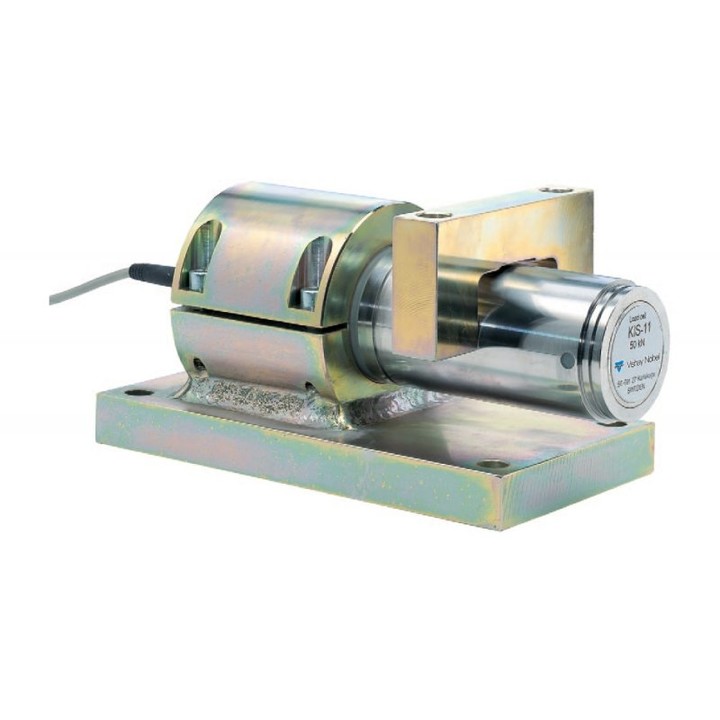

  • moduł wagowy z czujnikiem siły KIS-11
  • obciążenie nominalne od 50 do 200 kN
  • łatwy montaż
  • ruchomy punkt obciążenia
  • niewrażliwy na działanie nawet bardzo dużych sił bocznych
  • bardzo dokładny i wytrzymały
  • certyfikaty ATEX, IECEx i OIML dla stref zagrożonych wybuchem
Opis

Czujniki siły Vishay Nobel, model KIS-11, cechuje unikalna, nie spotykana u innych producentów budowa zapewniająca uzyskanie doskonałych własności pomiarowych. Na belce pomiarowej o przekroju walcowym została osadzona z pasowaniem na wcisk tuleja mająca kontakt z belką jedynie na jej swobodnym końcu, co pozwala na przyłożenie obciążenia bezpośrednio nad mostkiem tensometrycznym. Rozwiązanie takie eliminuje działanie siły gnącej - niekorzystnej z punktu widzenia jakości pomiaru - dając tym samym możliwość oddziaływania na mostek tensometryczny jedynie sił ścinających. Nawet w przypadku przesunięcia punktu obciążenia na tulei, powstająca siła zginająca nie ma praktycznie wpływu na wynik pomiaru, a wywołany tym błąd jest nie większy niż 0,005% wartości mierzonej na 1 mm odchyłki od osi mostka. Sama belka pomiarowa czujnika posiada w przekroju kształt litery I' i wraz z tuleją tworzy wyjątkowo wytrzymałą i sztywną konstrukcję, której ugięcie w obu osiach jest pomijalnie małe. W rezultacie wykorzystania tych unikalnych własności mechanicznych udało się uniknąć wad tradycyjnej belki tensometrycznej. Wszystkie czujniki KIS mogą zostać dostarczone z certyfikatem ATEX umożliwiajacym ich zastosowanie w strefach zagrożonych wybuchem.

Specyfikacja ogólna
Obciążenie nominalne
50 kN (5 t)
100 kN (10 t)
200 kN (20 t)
125 kN (12,5 t)
Błąd całkowity
± 0,02% obciążenia
Przeciążenie dopuszczalne
200% obciążenia
Oporność
wejściowa: 350 ± 3 Ω
wyjściowa: 350 ± 0,5 Ω
Czułość
1,020 mV/V
Materiał czujnika
stal nierdzewna
Stopień ochrony
IP 67
Temperatura pracy
-40...+80°C
