KIS-2

Kod: KIS-2

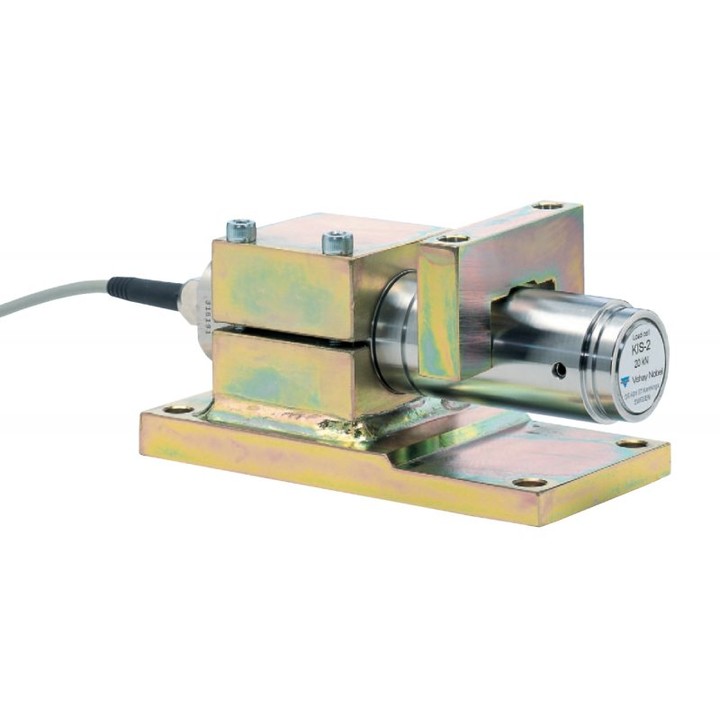

  • moduł wagowy z czujnikiem siły KIS-2
  • obciążenie nominalne od 1 do 50 kN
  • łatwy montaż
  • ruchomy punkt obciążenia
  • niewrażliwy na działanie nawet bardzo dużych sił bocznych
  • bardzo dokładny i wytrzymały
  • certyfikaty ATEX, IECEx, FM, CSA dla stref zagrożonych wybuchem
Opis

Czujniki siły Vishay Nobel, model KIS-2, cechuje unikalna, nie spotykana u innych producentów budowa zapewniająca uzyskanie doskonałych własności pomiarowych. Na belce pomiarowej o przekroju walcowym została osadzona z pasowaniem na wcisk tuleja mająca kontakt z belką jedynie na jej swobodnym końcu, co pozwala na przyłożenie obciążenia bezpośrednio nad mostkiem tensometrycznym. Rozwiązanie takie eliminuje działanie siły gnącej - niekorzystnej z punktu widzenia jakości pomiaru - dając tym samym możliwość oddziaływania na mostek tensometryczny jedynie sił ścinających. Nawet w przypadku przesunięcia punktu obciążenia na tulei, powstająca siła zginająca nie ma praktycznie wpływu na wynik pomiaru, a wywołany tym błąd jest nie większy niż 0,005% wartości mierzonej na 1 mm odchyłki od osi mostka. Sama belka pomiarowa czujnika posiada w przekroju kształt litery I' i wraz z tuleją tworzy wyjątkowo wytrzymałą i sztywną konstrukcję, której ugięcie w obu osiach jest pomijalnie małe. W rezultacie wykorzystania tych unikalnych własności mechanicznych udało się uniknąć wad tradycyjnej belki tensometrycznej. Wszystkie czujniki KIS mogą zostać dostarczone z certyfikatem ATEX umożliwiajacym ich zastosowanie w strefach zagrożonych wybuchem.

Specyfikacja ogólna
Obciążenie nominalne
1 kN (100 kg)
2 kN (200 kg)
5 kN (500 kg)
10 kN (1 t)
20 kN (2 t)
30 kN (3 t)
50 kN (5 t)
Błąd całkowity
± 0,05 % obciążenia
Przeciążenie dopuszczalne
200% obciążenia (150% dla 30 i 50 kN)
Oporność
wejściowa: 350 ± 3 Ω
wyjściowa: 350 ± 3 Ω
Czułość
2,040 mV/V
Materiał czujnika
stal nierdzewna
Stopień ochrony
IP 67
Temperatura pracy
-40…+105°C
