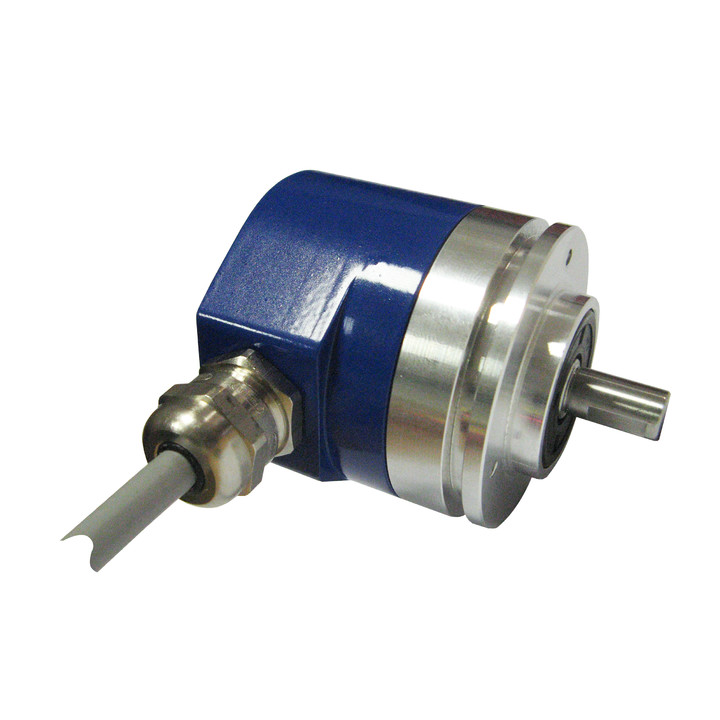

EMA 50 A/B

Kod: EMA50
  • przemysłowy enkoder jednoobrotowy
  • rozdzielczość do 13 bitów
  • zasilanie do 30 V DC z SSI lub Bit Parallel jako interfejs elektryczny
  • resetowanie kodu dla łatwej konfiguracji
  • wyjście kablowe lub M12, inne złącze dostępne na końcu kabla
  • solidna konstrukcja (oddzielne komory)
  • ośka o średnicy do 10 mm
  • stopień ochrony IP 67
  • montaż za pomocą kołnierza synchronicznego
Opis

Absolutne przetworniki obrotowo-impulsowe (kodowe) są specjalistycznymi urządzeniami, których zasadą działania jest podawanie pozycji położenia kątowego za pomocą kodu odczytywanego z tarczy kodowej. Położenie jest podawane w kodzie: binarnym, GRAY'a, BCD lub innym. Informacja o położeniu zostaje podana po włączeniu zasilania i jest kontrolowana przez cały czas działania przetwornika. W przypadku zaniku zasilania lub po przekroczeniu częstotliwości granicznej i jej zmniejszeniu przetwornik 'nie traci orientacji' i wskazuje prawidłowe położenie.

Specyfikacja ogólna
Interfejs komunikacyjny
Open Collector NPN
Open Collector PNP
push-pull
linedriver RS-422
Metoda pomiaru
magnetyczna
Rozdzielczość
2...4096 imp/obr.
2...8192 imp/obr.
Prędkość obrotowa
≤3000 obr./min
Kodowanie
binarne
Gray'a
Montaż
z ośką Ø6 mm
z ośką Ø10 mm
z ośką Ø9,52 mm
z ośką Ø8 mm
Zasilanie
5V DC
8...30V DC
Moment
≤0,03 Nm
Przyłącze elektryczne
konektor M12
kablowe
Temperatura pracy
-25...+85°C
Stopień ochrony
IP 65
IP 67
Materiał obudowy
aluminium
Wymiary obudowy
Ø50 mm
Pliki
Karta katalogowa j. angielski
