EH 17

Kod: EH17
  • montaż z otworem przelotowym ø6 mm lub ø1/4"

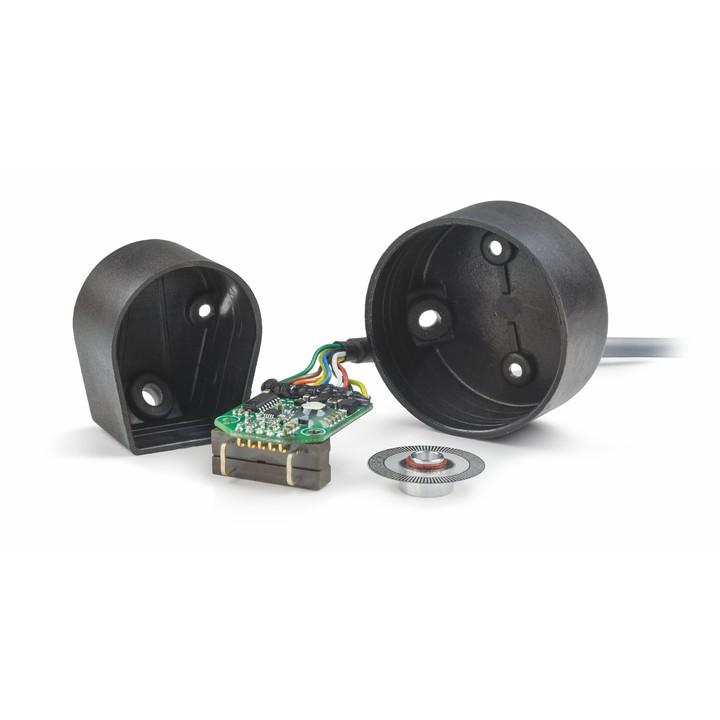

  • miniaturowy przetwornik inkrementalny, kit enkoder
  • metoda pomiaru optyczna
  • 3 kanały A, B, Z
  • maksymalna prędkość obrotowa 3000 obr./min
  • rozdzielczość 50...1024 imp/obr. (model M) lub 2000...5000 imp/obr. (model MH)
  • sygnał wyjściowy: NPN open collector, push-pull, line driver HTL, line driver RS-422
Opis

Seria zminiaturyzowanych enkoderów do integracji z małymi silnikami AC / DC, silnikami krokowymi lub do zastosowań o ograniczonych rozmiarach.

Specyfikacja ogólna
Typ wyjścia
push-pull
nadajnik linii RS-422
nadajnik linii HTL
Open Collector
Metoda pomiaru
optyczna
Rozdzielczość
50...1024 imp/obr.
2000...5000 imp/obr.
Prędkość obrotowa
≤6000 obr./min
Montaż
z otworem Ø6 mm
z otworem Ø6,35 mm
Zasilanie
4,75...30V DC
5V DC
Przyłącze elektryczne
gniazdo kablowe
Temperatura pracy
-20...+60°C
-20…+85°C
Stopień ochrony
IP 40
Materiał obudowy
poliamid (PA 6.6)
Wymiary obudowy
38 x 44 x 26,5 mm
Pliki
Karta katalogowa j. angielski
Instrukcja obsługi j. angielski
