Opis

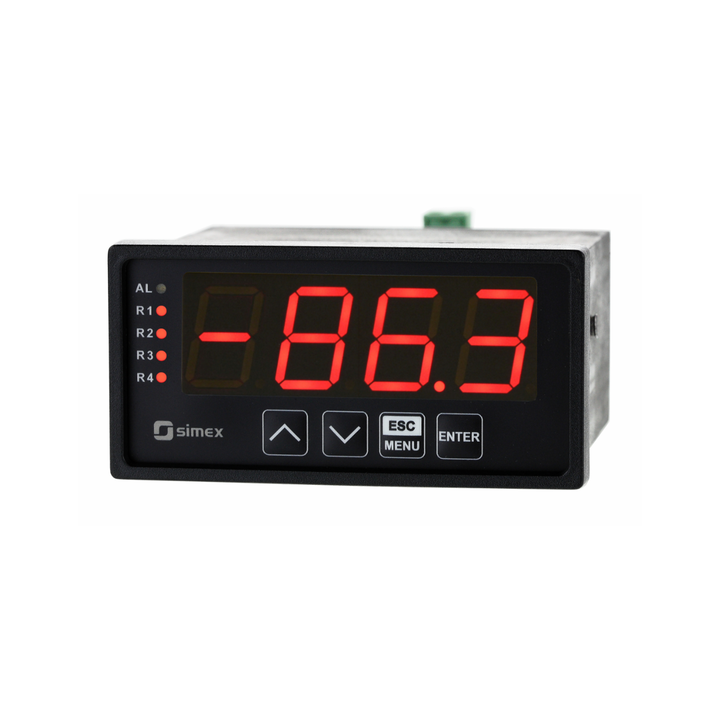

Miernik tablicowy z wejściem rezystancyjnym Pt100/500/1000 lub termoparowym K, S, J, T, N, R, B, E; Standardowo wyposażony w interfejs RS-485 oraz wyjście 24VDC do zasilania przetworników, opcjonalnie 2 lub 4 wyjścia przekaźnikowe/OC oraz wyjście analogowe (do wyboru: aktywne wyjście prądowe, pasywne izolowane wyjście prądowe lub aktywne wyjście napięciowe). Na uwagę zasługuje automatyczne rozpoznawanie podpięcia 2, 3 i 4 przewodowego, dioda sygnalizująca uszkodzenia czujnika oraz automatyczna kompensacja zimnych końców termopary.
Specyfikacja ogólna
Liczba wejść |
1
|
Typ wejścia |
RTD
TC
napięciowe (mV)
|
Zakres wejścia |
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
-10...90mV
|
Typ wyjścia |
w zależności od konfiguracji:
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit
|
Wyświetlacz |
LED, 4 x 20 mm, czerwony
LED, 4 x 20 mm, zielony
|
Zasilanie |
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
|
Interfejs komunikacyjny |
RS-485 / Modbus RTU
|
Parametry transmisji |
1200...115200 bit/s, 8N1 i 8N2
|
Temperatura pracy |
0...+50°C
-20…+50°C
|
Stopień ochrony |
IP 20 (obudowa i zaciski)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
|
Materiał obudowy |
NORYL-GFN2S E1
|
Montaż |
tablicowy
|
Wymiary obudowy |
96 x 48 x 100 mm
|
Pliki
Karta katalogowa j. polski | |
Instrukcja obsługi j. polski - wersja z wejściem RTD | |
Instrukcja obsługi j. polski - wersja z wejściem TC | |
Deklaracja zgodności |
