EPS

Kod: EPS
  • elektromagnetyczny przepływomierz indukcyjny
  • do płynów przewodzących
  • zakres pomiarowy: 0,05...40715 m³/h
  • przyłącze procesowe: kołnierz DN10...DN1200, ANSI ½ ... 48"
  • materiał okładziny: twarda guma, miękka guma, NBR (EPDM), PTFE, PFA, ceramika
  • ciśnienie max: PN40
  • zakres temperatur: -20...+150°C
  • dokładność: ±0,3% odczytu ±0,01% x Qmax
  • wyjście analogowe / impulsowe, wyświetlacz stanu, sumator, HART®
Opis

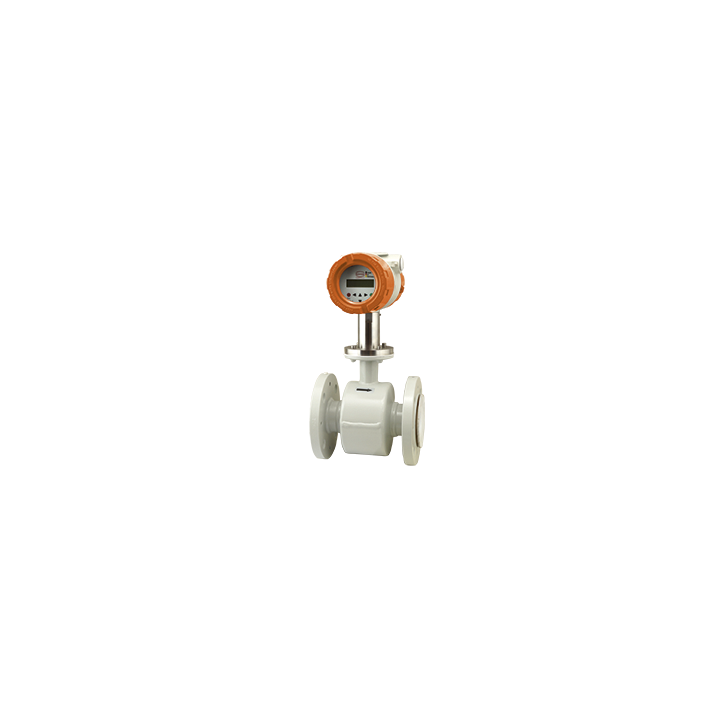

Kompaktowy przepływomierz elektromagnetyczny serii EPS firmy KOBOLD przeznaczony jest do pomiaru i sygnalizacji małych i średnich przepływów w rurociągach cieczy przewodzących. Przyrządy działają w oparciu o zasadę indukcji elektromagnetycznej.

Medium przewodzące prąd elektryczny przepływające przez zorientowane pole magnetyczne zgodnie z prawem indukcji Faradaya indukuje napięcie proporcjonalne do średniej prędkości przepływu, a tym samym do przepływu objętościowego.

Magnetyczny przepływomierz indukcyjny EPS składa się z izolowanej rurki, przez którą przepływa ciecz przewodząca, cewki pola magnetycznego i dwóch elektrod. Napięcie elektrody jest wykrywane przez nadajnik i przekształcane na znormalizowane elektrycznesygnał taki jak 4...20 mA lub impulsy.

Czujnik EPS może być używany w połączeniu z przetwornikiem UMF2 (patrz: Akcesoria). Przetwornik może być zintegrowany z czujnikiem lub montowany oddzielnie za pomocą kabla.

Specyfikacja ogólna
Zakres pomiaru
1...10 m/s
Przyłącze procesowe
kołnierzowe
Tri-Clamp
sanitarne
Przyłącze elektryczne
kablowe
Dokładność
±0,3%
Ciśnienie
max. 40 bar
Temperatura pracy
max. 150°C
Stopień ochrony
IP 67
IP 68
Materiał
EPDM
guma
PTFE
ceramika
stal nierdzewna
Hastelloy
tytan
tantal
Pliki
Karta katalogowa j. angielski
