MIM

Kod: MIM

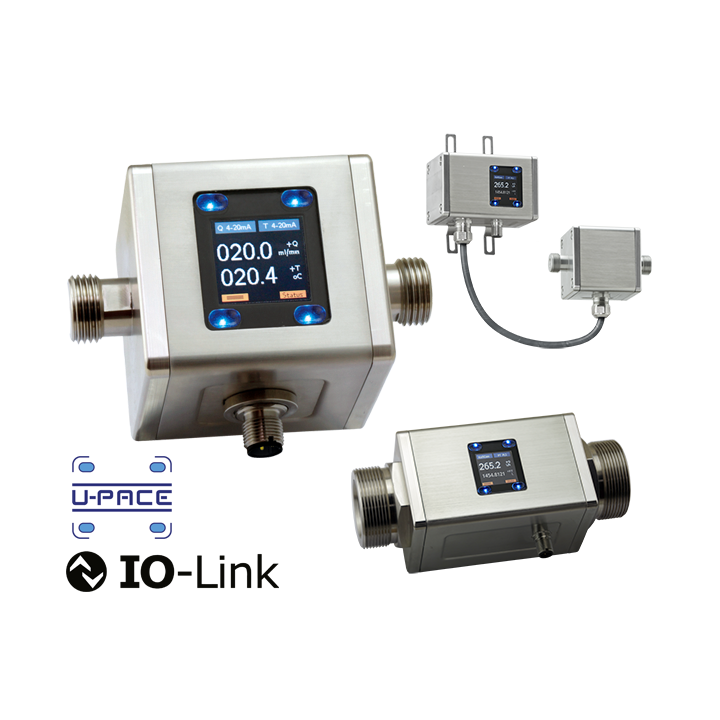

  • przepływomierz elektromagnetyczny / wskaźnik firmy KOBOLD
  • do pomiaru i sygnalizacji przepływu cieczy przewodzących prąd elektryczny
  • zakresy pomiarowe: 0,01...1 do 3...650 l/min (ciecz)
  • przyłącze procesowe: G ¼, G ½, G ¾, G 1, G 2, 2" NPT
  • dokładność: ±0,8% wartości mierzonej + 0,5% pełnego zakresu
  • ciśnienie maks.: 16 bar
  • temperatura maks.: +140°C
  • materiał: stal nierdzewna, PEEK
  • wyjście: 2x analog, impulsy, częstotliwość, alarm lub IO-Link
  • wejście: 1x wejście sterujące
  • opcje/właściwości: zintegrowany czujnik PT1000,  funkcja dozowania, obrotowy wyświetlacz TFT, dwukierunkowy pomiar, częsciowy- i całkowity licznik, wykonanie ze stali kwasoodpornej, możliwość obsługi w rękawicach
Opis

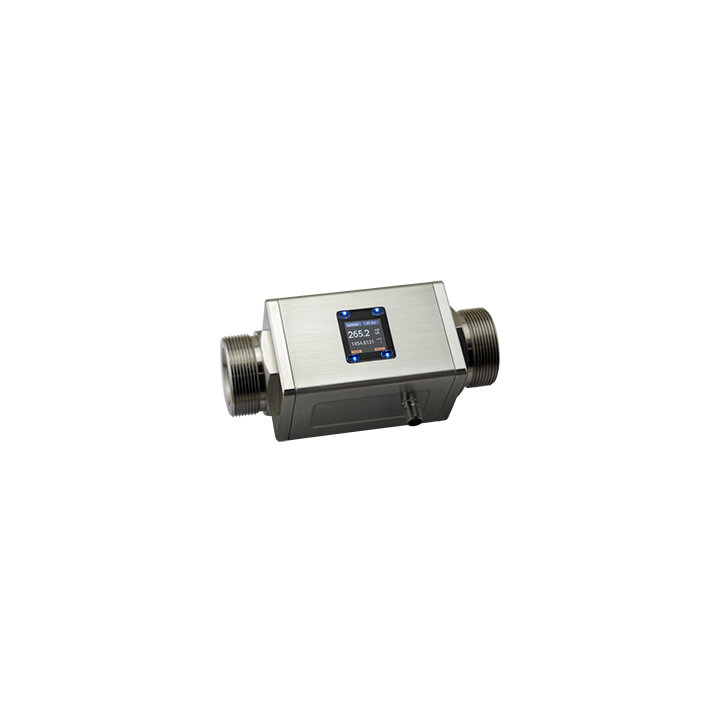

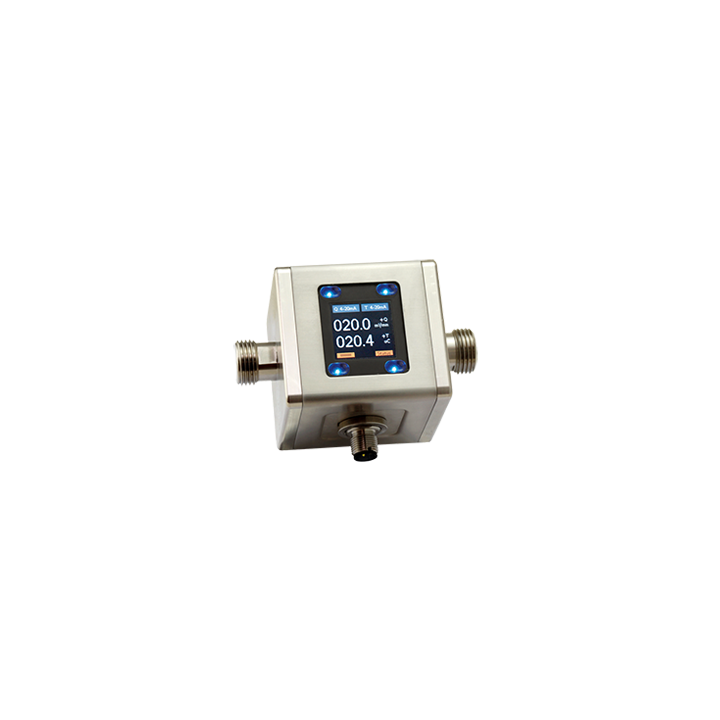

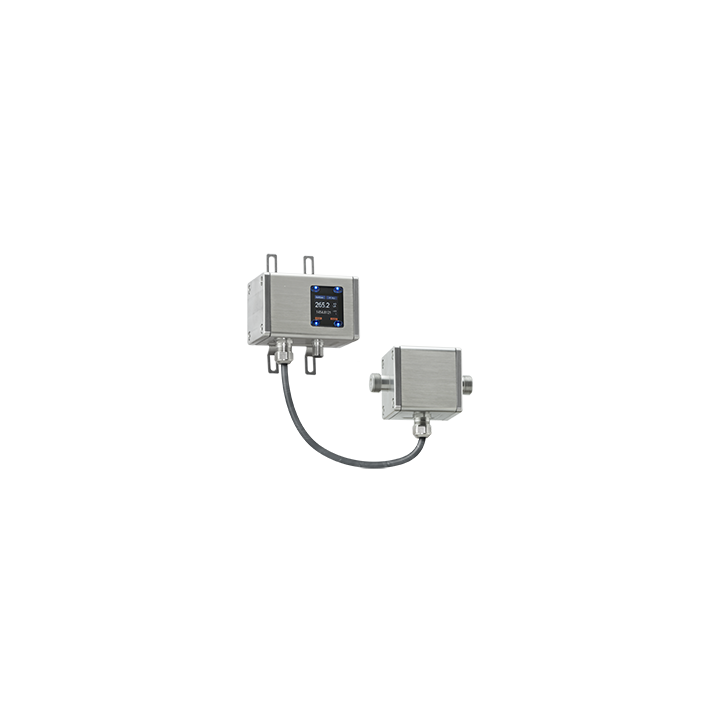

Kompaktowy przepływomierz elektromagnetyczny serii MIM firmy KOBOLD przeznaczony jest do pomiaru i sygnalizacji małych i średnich przepływów w rurociągach cieczy przewodzących. Przyrządy działają w oparciu o zasadę indukcji elektromagnetycznej.

Zgodnie z prawem indukcji magnetycznej Faraday’a, w poruszającym się w polu magnetycznym przewodniku indukowane jest napięcie. Płynąca ciecz przewodząca zachowuje się jak ruchomy przewodnik prądu elektrycznego. Zaindukowane napięcie w cieczy jest proporcjonalne do prędkości przepływu, a w rezultacie do przepływu objętościowego. Konieczne jest, aby płynące medium miało chociaż minimalną przewodność. Napięcie jest mierzone przez dwie elektrody, które mają bezpośredni kontakt z mierzonym medium i przekazywane jest do przetwornika pomiarowego, w którym przepływ objętościowy obliczany jest w oparciu o powierzchnię przepływu. Pomiar jest niezależny od rodzaju cieczy i jej właściwości, takich jak: gęstość, lepkość i temperatura. Dwa wyjścia można skonfigurować jako styk, wyjście analogowe lub częstotliwościowe. Można także wybrać funkcję dozowania, gdzie wyjście 1 jest stykiem NPN/PNP/PP, a wyjście 2 jest ustawione jako wejście sterujące.

  • konstrukcja ze stali kwasoodpornej
  • pomiar przepływu i temperatury
  • monitoring, dozowanie i funkcja przetwornika
  • funkcja dozowania z zewnętrznym wejściem kontrolnym
  • kolorowy, wieloparametrowy konfigurowalny wyświetlacz TFT, obracany w krokach co 90°
  • pomiar dwukierunkowy
  • intuicyjne menu z czterema optycznymi przyciskami
  • 2 konfigurowalne wyjścia (impuls-/częstotliwość-/alarm i wyjście analogowe)
  • licznik główny i reset
  • dopuszczenie do wody pitne

Specyfikacja ogólna
Zakres pomiaru
0,01...1 do 3...650 l/min
Przyłącze procesowe
G1/2
G1/4
G3/4
G1
G2
1 NPT
1/2 NPT
3/4 NPT
2 NPT
Przyłącze elektryczne
M12x1
Typ wyjścia
0...20 mA
4...20 mA
0/2...10V
impulsowe
częstotliwościowe
dwustanowe
Zasilanie
19...30V DC
Element pomiarowy
rezystor Pt1000
Ciśnienie
max. 16 bar
Temperatura medium
-40...+140°C
-20...+85°C
Dokładność
±0,5%
Wyświetlacz
TFT 1,4 cali, 128 x 128 pikseli, graficzny, kolorowy
Montaż
dowolna pozycja
Materiał obudowy
stal kwasoodporna
Stopień ochrony
IP 67
