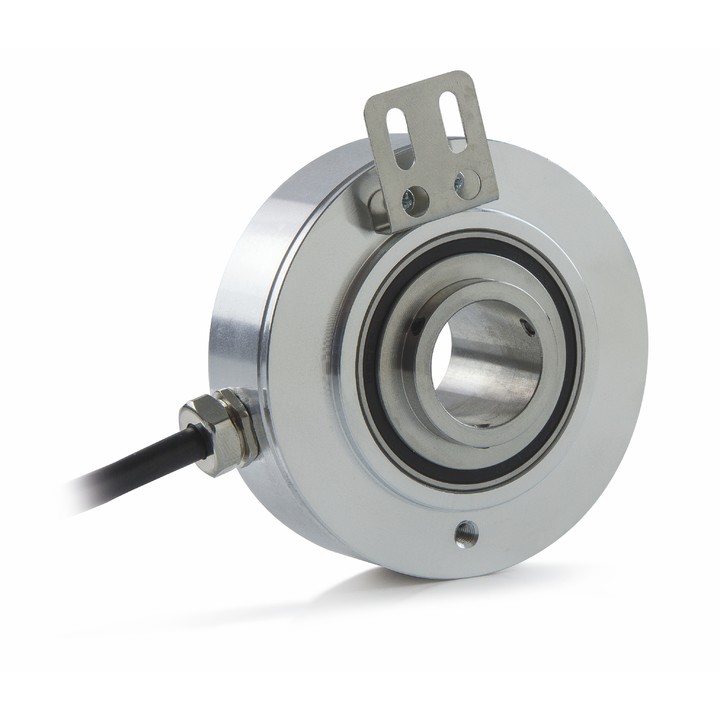

EL 88 P

Kod: EL88
  • montaż z otworem ø25/30 mm
  • przetwornik inkrementalny
  • metoda pomiaru optyczna
  • maksymalna prędkość obrotowa 3000 obr./min
  • rozdzielczość 1...1500 imp/obr.
  • sygnał wyjściowy: NPN, NPN open collector, push-pull, line driver HTL, line driver RS-422
Opis

Przetworniki inkrementalne są to urządzenia, które wytwarzają określoną ilość impulsów na jeden obrót. Dwa ciągi impulsów przesuniętych w fazie pozwalają określić kierunek ruchu lub względną odległość. Mogą służyć do określenia przemieszczeń kątowych, prędkości obrotowej, przemieszczenia liniowego. Do oferowanych enkoderów proponujemy liczniki z wejściem kwadraturowym SLIK-94, SLK-94T.

Specyfikacja ogólna
Typ wyjścia
push-pull
NPN
nadajnik linii HTL
Metoda pomiaru
optyczna
Rozdzielczość
2...2048 imp/obr.
Prędkość obrotowa
≤3000 obr./min
Montaż
z otworem Ø25 mm
z otworem Ø30 mm
Zasilanie
5V DC
5...28V DC
8...24V DC
Moment
<0,01 Nm
Przyłącze elektryczne
kablowe
Kierunek wyprowadzenia
promieniowo
Temperatura pracy
-10...+70°C
Stopień ochrony
IP 65
Materiał obudowy
aluminium
Wymiary obudowy
Ø88 mm
Pliki
Karta katalogowa j. angielski
