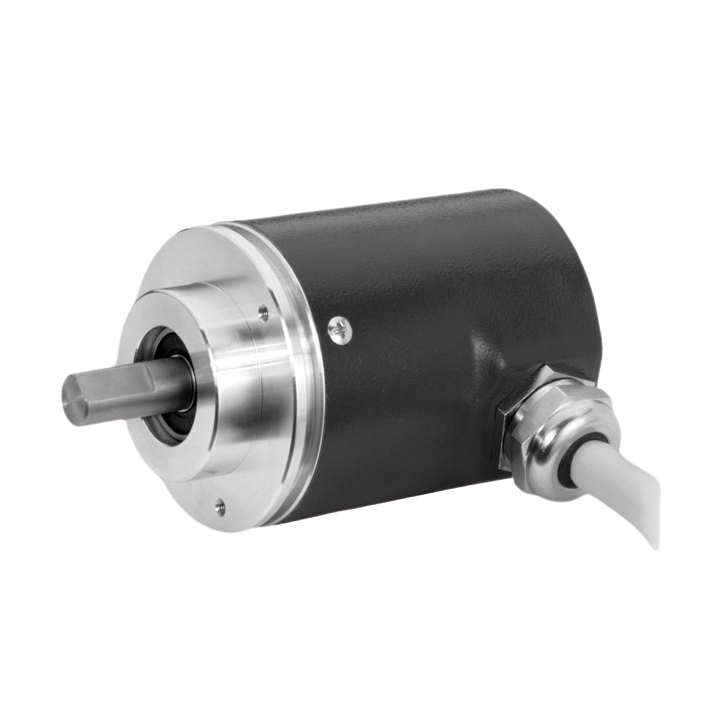

GXP1W

Kod: GXP1W
  • enkoder wieloobrotowy
  • interfejs równoległy push-pull
  • metoda pomiaru optyczna
  • rozdzielczość enkodera jednoobrotowego 12 bit, wieloobrotowego 12 bit
  • kołnierz zaciskowy lub synchroniczny
  • programowanie enkodera w środowisku Windows
Opis

Absolutne przetworniki obrotowo-impulsowe (kodowe) są specjalistycznymi urządzeniami, których zasadą działania jest podawanie pozycji położenia kątowego za pomocą kodu odczytywanego z tarczy kodowej. Położenie jest podawane w kodzie: binarnym, GRAY'a, BCD lub innym. Informacja o położeniu zostaje podana po włączeniu zasilania i jest kontrolowana przez cały czas działania przetwornika. W przypadku zaniku zasilania lub po przekroczeniu częstotliwości granicznej i jej zmniejszeniu przetwornik 'nie traci orientacji' i wskazuje prawidłowe położenie.

Specyfikacja ogólna
Interfejs komunikacyjny
Open Collector NPN
Open Collector PNP
Metoda pomiaru
optyczna
Rozdzielczość
12 bit (enkoder wieloobrotowy)
12 bit (enkoder jednoobrotowy)
Prędkość obrotowa
≤6000 obr./min
≤10000 obr./min
Kodowanie
binarne
Gray'a
BCD
Montaż
z ośką Ø6 mm
z ośką Ø10 mm
Zasilanie
10…30V DC
Moment
IP 54: ≤0,015 Nm
IP 65: ≤0,03 Nm
Przyłącze elektryczne
konektor D-SUB
kablowe
Temperatura pracy
-25...+70°C
Stopień ochrony
IP 54
IP 65
Materiał obudowy
stal
Wymiary obudowy
Ø58 mm
Pliki
Karta katalogowa j. angielski
