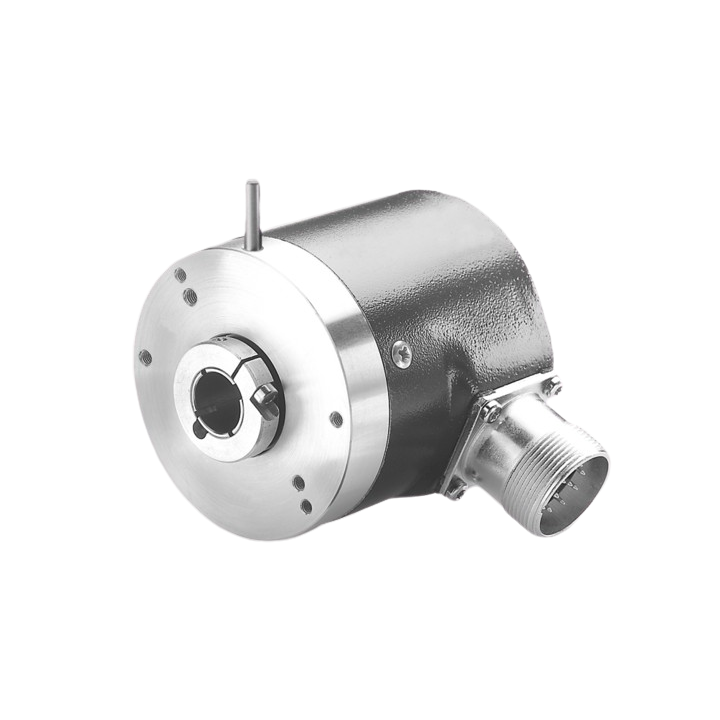

GXP5S

Kod: GXP5S
  • enkoder wieloobrotowy
  • interfejs CANopen®
  • metoda pomiaru optyczna
  • rozdzielczość enkodera jednoobrotowego 13 bit, wieloobrotowego 16 bit
  • otwór nieprzelotowy ø12...ø15 mm
  • stała kontrola ciągłości kodu
  • maksymalna odporność na pola magnetyczne
Opis

Absolutne przetworniki obrotowo-impulsowe (kodowe) są specjalistycznymi urządzeniami, których zasadą działania jest podawanie pozycji położenia kątowego za pomocą kodu odczytywanego z tarczy kodowej. Położenie jest podawane w kodzie: binarnym, GRAY'a, BCD lub innym. Informacja o położeniu zostaje podana po włączeniu zasilania i jest kontrolowana przez cały czas działania przetwornika. W przypadku zaniku zasilania lub po przekroczeniu częstotliwości granicznej i jej zmniejszeniu przetwornik 'nie traci orientacji' i wskazuje prawidłowe położenie.

Specyfikacja ogólna
Interfejs komunikacyjny
CANopen DSP 406, izolowany galwanicznie
CANopen DSP 406, nieizolowany galwanicznie
Metoda pomiaru
optyczna
Rozdzielczość
13 bit (enkoder jednoobrotowy)
16 bit (enkoder wieloobrotowy)
Prędkość obrotowa
≤6000 obr./min
Kodowanie
binarne
Montaż
z otworem Ø12...15 mm
Zasilanie
10…30V DC
Moment
IP 54: ≤0,015 Nm
Przyłącze elektryczne
konektor M23
konektor D-SUB
konektor M12
Temperatura pracy
-25...+85°C
-40...+85°C
Stopień ochrony
IP 54
Materiał obudowy
stal
Wymiary obudowy
Ø58 mm
Pliki
Karta katalogowa j. angielski
