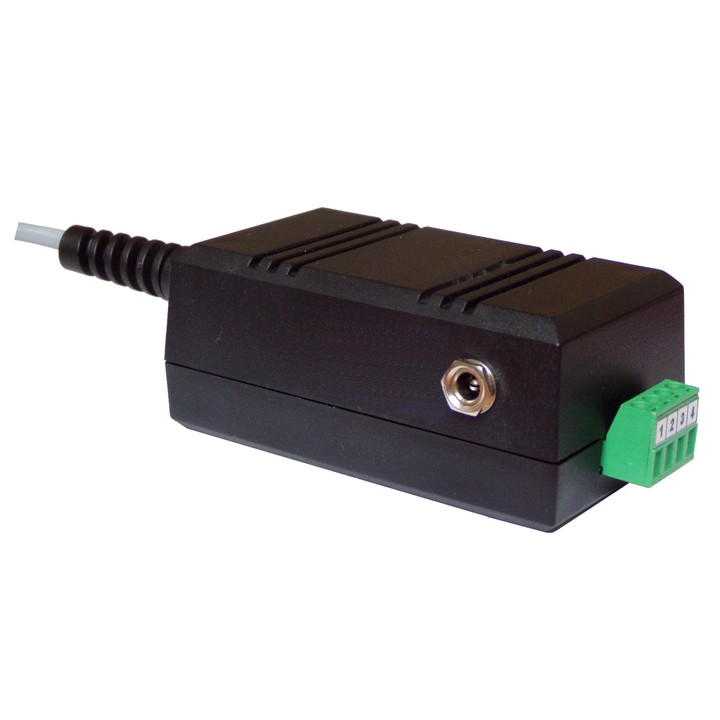

SRS-2/4-Z45

Kod: SRS-2/4-Z45
  • moduł konwertera RS-232 / RS-485
  • 4 diody sygnalizacyjne
  • izolacja galwaniczna między interfejsem RS-232 a liniami RS-485
  • sterowanie prędkością transmisji za pomocą sygnału RTS
  • sygnalizacja nadawania i odbioru
  • sygnalizacja podłączenia napięcia zasilania
  • sygnalizacja trybu programowania
  • sygnalizacja włączenia nadajnika RS-485
  • sygnalizacja ustawionej konfiguracji pracy
Opis

Moduł konwertera SRS-2/4-Z45 przeznaczony jest do podłączania urządzeń typu MASTER posiadających złącze RS-232 do magistrali RS-485. Moduł może pracować zarówno z urządzeniami, które sterują przełączaniem kierunku transmisji za pomocą sygnału RTS jak i z urządzeniami, które nie sterują przełączaniem kierunku transmisji (przełączanie kierunku transmisji następuje wówczas w pełni automatycznie). Funkcję MASTER-a systemu może pełnić np. odpowiednio oprogramowany komputer typu PC. Nie dopuszcza się pracy (podłączenia) więcej niż jednego modułu typu SRS-2/4-Z45 do linii transmisyjnych RS-485. Moduł zapewnia pełną izolację galwaniczną (optoizolacja) między interfejsem RS-232 a liniami RS-485. Moduł SRS-2/4-Z45 może pracować z dowolnymi urządzeniami produkcji SIMEX wyposażonymi w złącze standardu RS-485, jak również obsługiwać transmisję (np. standardu MODBUS) między dowolnymi urządzeniami wyposażonymi w interfejs RS-485 a jednostką MASTER posiadającą złącze RS-232. Zasadniczym przeznaczeniem modułu konwertera jest sprzęgnięcie komputera klasy PC w przemysłowych systemach wizualizacji podczas produkcji i kontroli.

Specyfikacja ogólna
Zasilanie
9…30V DC
Temperatura pracy
0...+50°C
-20…+50°C
Separacja galwaniczna
RS-485 od RS-232
Wilgotność
5% do 90% bez kondensacji
Wymiary obudowy
40 x 55 x 100 mm
