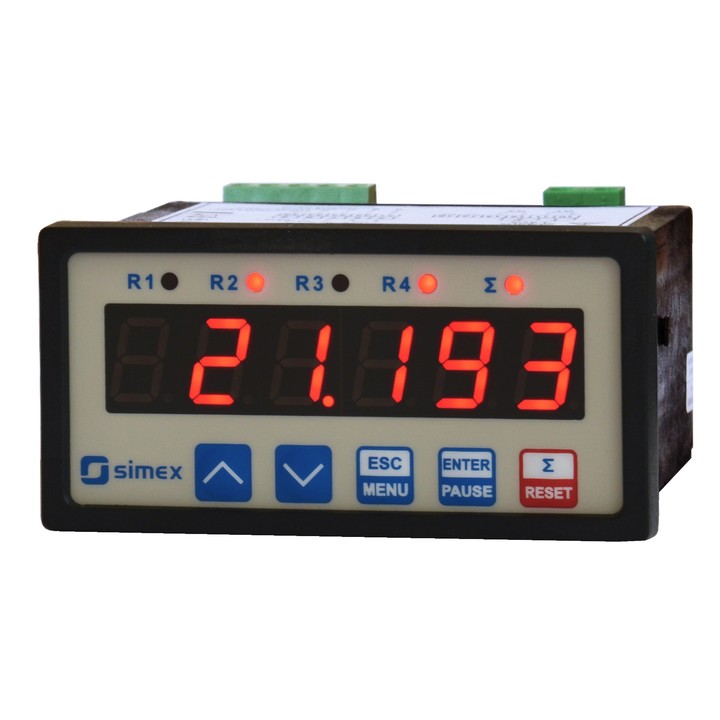

SPI-94

Kod: SPI-94
  • licznik przepływu, dozownik, totalizer
  • 1 wejście liczące + 3 sterujące
  • 0, 2 lub 4 wyjścia REL / OC
  • wyjście analogowe: pasywne lub aktywne, wyjście zasilające 24V DC
  • RS 485 / Modbus RTU
  • odczyt bilansu, wartości chwilowej lub dozowanej
  • dozowanie i zliczanie zadanych porcji
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Tablicowy licznik przepływu z funkcją dozownika zaprojektowany do współpracy z przepływomierzami impulsowymi;

Wyposażony w wejście impulsowe o granicznej częstotliwości 10kHz, wejście kasowania licznika bilansu, kasowania dozownika, blokady zliczania, wyjście 24V DC do zasilania przetworników/czujników, interfejs RS-485, opcjonalnie 2 lub 4 wyjścia przekaźnikowe/OC oraz wyjście analogowe (do wyboru: aktywne wyjście prądowe, pasywne izolowane wyjście prądowe lub aktywne wyjście napięciowe).

Szeroki zakres wskazań bilansu (do 16 cyfr znaczących) pozwala na kontrolę wielkości przepływu przez długi czas użytkowania. Wbudowana funkcja dozownika pozwala stosować SPI-94 w wielu gałęziach przemysłu (spożywczym, farmaceutycznym, farbiarskim).

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
impulsowe
Poziomy wejściowe
stan niski: 0...1V, stan wysoki: 10...30V
Częstotliwość wejściowa
max. 10 kHz
Typ wyjścia
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit
Metoda pomiaru
elektryczna, impulsowa
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
Wyświetlacz
LED, 6 x 13 mm, czerwony
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 20 (obudowa i zaciski)
IP 65 (front)

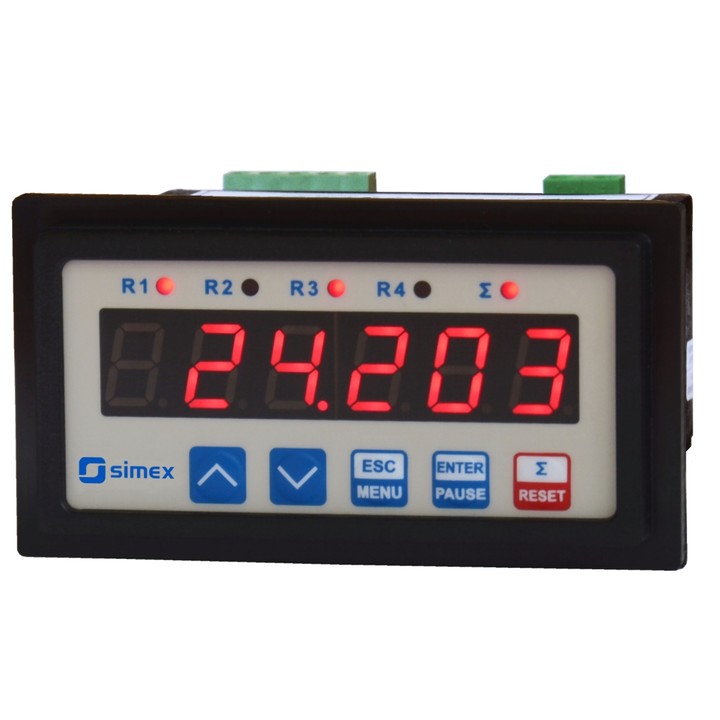

dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
96 x 48 x 100 mm
