612.20

Kod: 612.20
  • niskie zakresy pomiarowe od 0...6 mbar
  • średnica obudowy: 100 lub 160 mm
  • obudowa ze stali nierdzewnej
  • korekta punktu zerowego z przodu
  • wytrzymała konstrukcja i stopień ochrony obudowy IP 54
  • do pomiaru mediów gazowych, suchych ale nie agresywnych
  • technologia medyczna, próżniowa i laboratoryjna, inżynieria środowiskowa, monitorowanie filtrów
Opis

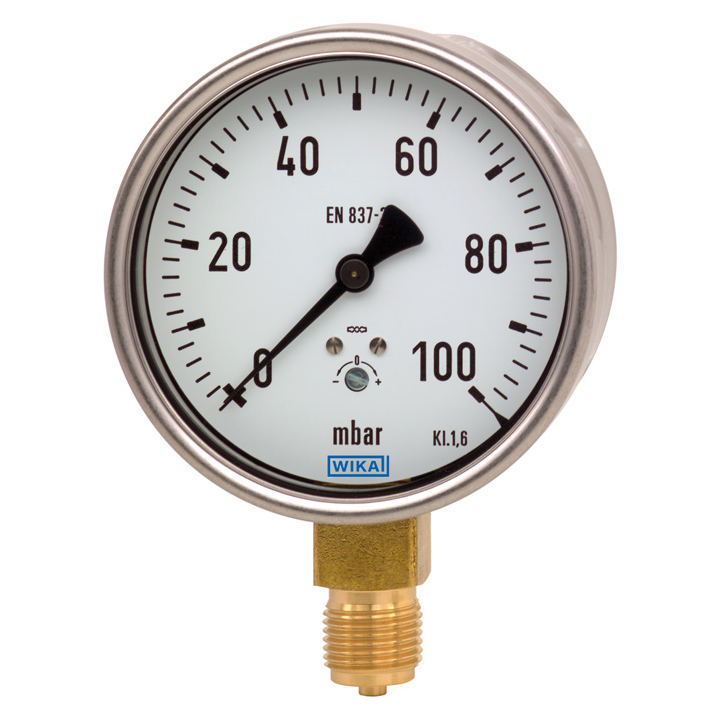

Manometr puszkowy model 612.20 oparty jest na sprawdzownym puszkowym systemie pomiarowym. Metoda puszkowa pomiaru jest odpowiednia szczególnie dla niskich ciśnień. Pod wpływem ciśnienia, odkształcenie puszki membranowej, proporcjonalne do zadanego ciśnienia, przekazywane jest na mechanizm i wskazywane.

Obudowa i pierścień wykonane są ze stali nierdzewnej. Materiał przyłącza procesowego to stop miedzi.

Modułowa konstrukcja umożliwia mnogość kombinacji materiałów obudowy, przyłączy procesowych, rozmiarów nominalnych i zakresów skali. Dzięki tej dużej różnorodności, przyrząd jest odpowiedni do zastosowań w szerokim zakresie aplikacji w przemyśle.

Do montażu na pulpitach sterowniczych, manometry puszkowe, w zależności od przyłącza procesowego, mogą być wyposażone w powierzchniowy kołnierz montażowy lub pokrywę trójkątną i wspornik do montażu.

Specyfikacja ogólna
Konstrukcja
EN 837-3
Zakres pomiaru
0...6 mbar do 0...600 mbar
Przyłącze procesowe
G1/2 B
G1/4 B
Wymiary obudowy
Ø100 mm
Ø160 mm
Element pomiarowy
puszka membranowa, stop miedzi
Dokładność
±1,6%
Wypełnienie
brak
Temperatura pracy
-20...+60°C
Temperatura medium
max. 100°C
Stopień ochrony
IP 54
Materiał obudowy
stal nierdzewna
Montaż
przyłącze dolne
przyłącze tylne acentryczne
