SUR-457

Kod: SUR-457
  • miernik w szczelnej obudowie naściennej IP 67
  • wejście uniwersalne: 0/4-20 mA, 0-10V, 0-150 mV, RTD lub TC
  • RS-485 / Modbus RTU
  • wyświetlacz multikolor lub ultra bright: czerwony, zielony, niebieski
  • wyjścia binarne REL / OC
  • wyjście analogowe: pasywne lub aktywne
  • wyjście zasilające 24V DC
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

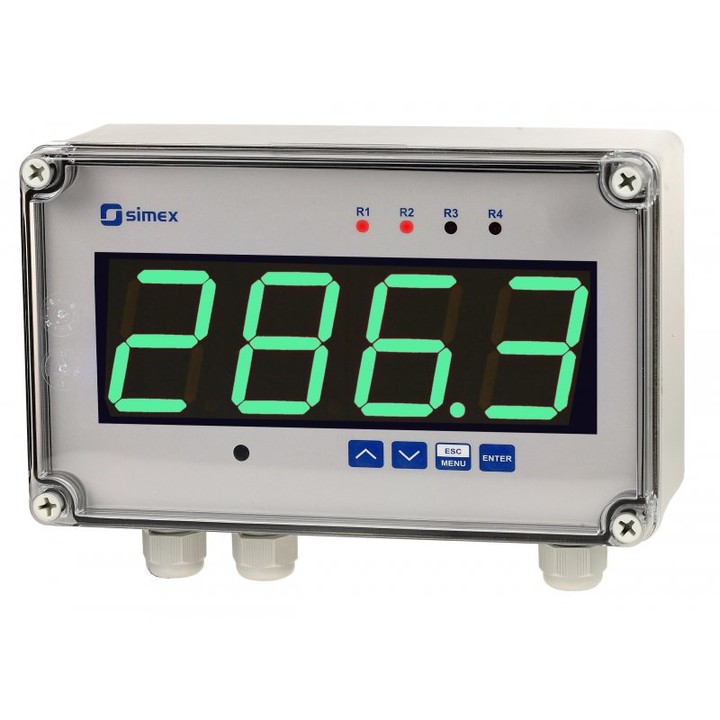

Miernik z wejściem uniwersalnym 0/4-20mA, 0/1-5V, 0/2-10V,0-60/75/10/150mV, Pt100/500/1000, termopara K, S, J, T, N, R, B, E, bardzo dużym, wyraźnym 57-mm wyświetlaczem LED (multikolor lub ultra bright: czerwony, zielony, niebieski) oraz szczelną obudową o stopniu ochrony IP 67; Wyposażony opcjonalnie w 2 lub 4 wyjścia przekaźnikowe/OC oraz wyjście analogowe (do wyboru: aktywne wyjście prądowe, pasywne izolowane wyjście prądowe lub aktywne wyjście napięciowe). Urządzenie automatycznie kompensuje temperaturę zimnych końców termopary. Wejścia RTD oraz TC posiadają pełną linearyzację charakterystyk.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
uniwersalne
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
0...300Ω, 0...3kΩ
Typ wyjścia
w zależności od konfiguracji:
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
Wyświetlacz
LED, 4 x 57 mm, multikolor
LED, 4 x 57 mm, ultra bright (czerwony, zielony, niebieski)
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 67
Materiał obudowy
poliwęglan
ABS
Montaż
naścienny
Wymiary obudowy
230 x 140 x 96,5 mm
Pliki
Karta katalogowa j. polski
Instrukcja obsługi j. polski
Broszura
Deklaracja zgodności
