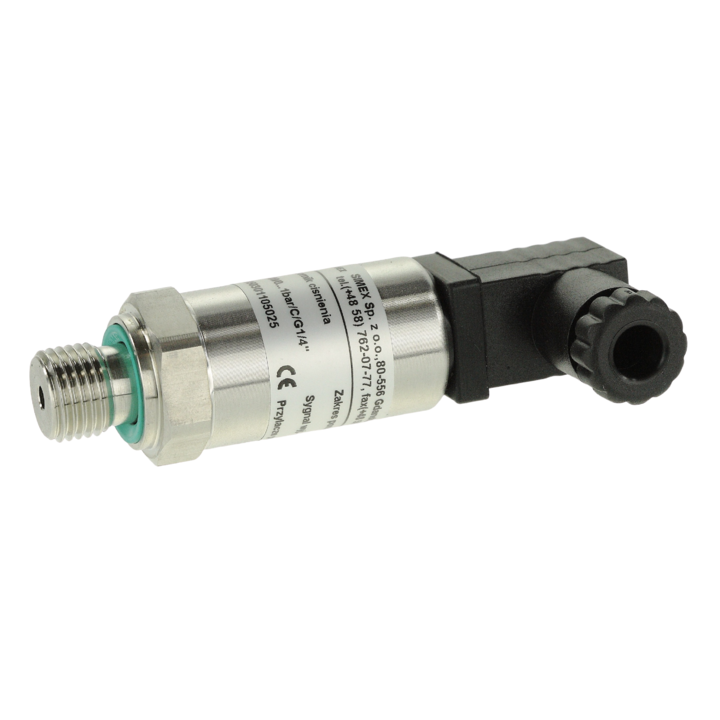

CCA-200

Kod: CCA-200
  • zakres pomiarowy od -1...0 bar do 0...16 bar
  • wyjście: 4..20 mA dwuprzewodowe
  • temperatura medium do 125°C (pomiar bezpośredni)
  • do pomiaru mediów czystych
  • piezorezystancyjna struktura czujnika
  • dokładność 0,5%
  • zastosowania w hydraulice, pneumatyce, robotach przemysłowych, w ciepłownictwie, energetyce, wodociągach
Opis

Dwuprzewodowe przetworniki CCA-200 przeznaczone są do pomiaru ciśnienia mediów czystych, nie agresywnych, w warunkach przemysłowych. Umożliwia pomiar ciśnienia już od -1 bar do 16 bar.

W przypadku pomiaru ciśnienia mediów o temperaturze powyżej 125°C należy zastosować rurkę impulsową o długości 150 mm, która pozwala obniżyć temperaturę medium. Przetworniki generują sygnał 4 - 20 mA w systemie dwuprzewodowym.

Dzięki membranie ze stali szlachetnej i technologii cienkowarstwowych półprzewodników przetwornik posiada doskonałe właściwości, które predysponują go do większości zastosowań przemysłowych. Zwarta budowa zapewnia niezawodne działanie także w bardzo uciążliwym środowisku. Zalany silikonem układ elektroniczny znajduje się w obudowie o stopniu szczelności IP 67. Ze względu na niewielką masę, przetwornik można montować bezpośrednio na obiekcie. Przetworniki te są łatwe w montażu, charakteryzują się dużą odpornością na wstrząsy, wibracje oraz zmiany temperatury.

Przetwornik wyposażony jest w układ zabezpieczający przed przepięciami oraz posiada zwiększoną odporność na zakłócenia elektromagnetyczne.

Specyfikacja ogólna
Zakres pomiaru
-1…0 bar do 0…16 bar
Typ wyjścia
4...20 mA, 2-przewodowe
Przyłącze procesowe
G1/4
Przyłącze elektryczne
DIN EN 175301-803
Membrana
stal szlachetna CrNi
Zasilanie
12...30V DC
Dokładność
±0,5%
Temperatura pracy
-40…+105°C
Temperatura medium
-40...+125°C
Stopień ochrony
IP 65
Materiał obudowy
stal nierdzewna
Pliki
Karta katalogowa j. polski
Instrukcja obsługi j. polski
Deklaracja zgodności
