CCA-310

Kod: CCA-310
  • zakres od 1 kPa do 100 MPa oraz od 40 kPa do 8 MPa
  • sygnał wyjściowy: 4...20 mA (dwuprzewodowy), 0...20 mA (trójprzewodowy), 0...10 V (trójprzewodowy)
  • piezorezystancyjny czujnik krzemowy
  • dokładność 0,16%
  • zastosowania w hydraulice, wodociągach
Opis

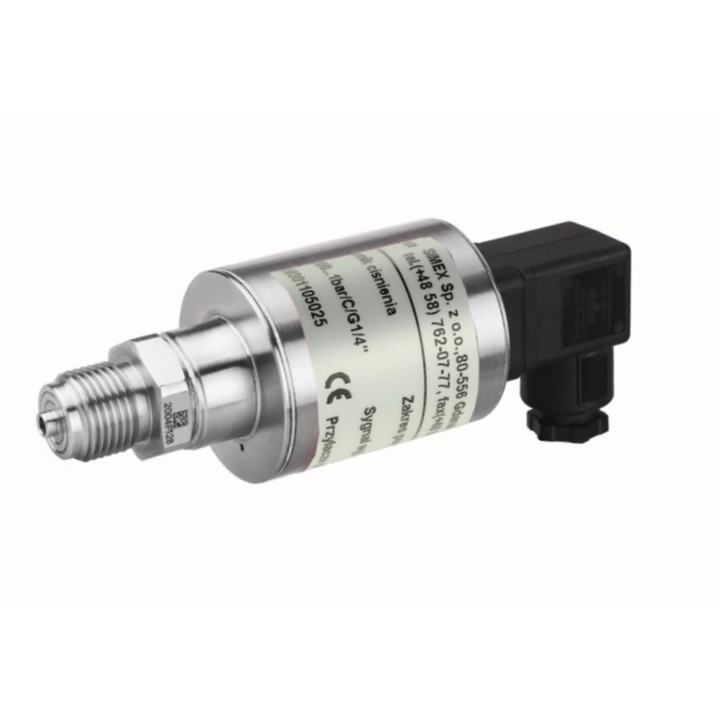

Przetwornik ciśnienia CCA-310 przeznaczony jest do pomiaru ciśnienia, podciśnienia i ciśnienia absolutnego: gazów, par i cieczy. Elementem pomiarowym jest piezorezystancyjny czujnik krzemowy oddzielony od medium przez membranę separującą i wybraną ciecz manometryczną. Zalany silikonem układ elektroniczny znajduje się w obudowie o stopniu szczelności od IP 54. Przyłącze elektryczne stanowi złącze konektorowe DIN 43650. Użytkownik za pomocą potencjometrów ma możliwość zmiany “zera” i zakresu w granicach do 10% bez interakcji nastaw. Ze względu na niewielką masę, przetwornik można montować bezpośrednio na obiekcie. W przypadku pomiaru ciśnienia pary lub innych mediów gorących należy zastosować rurkę syfonową lub impulsową.

Specyfikacja ogólna
Zakres pomiaru
0...100 MPa
Typ wyjścia
4...20 mA, 2-przewodowe
0...10V, 3-przewodowe
0...20 mA, 3-przewodowe
Przyłącze procesowe
G1/4
Przyłącze elektryczne
konektor DIN 43650
Membrana
stal kwasoodporna 316L
Zasilanie
10,5...30V DC
22...30VDC
Dokładność
±0,16%
Temperatura pracy
-20…+80°C
Temperatura medium
-25...+95°C
Stopień ochrony
IP 54
Materiał obudowy
stal 0H18N9
