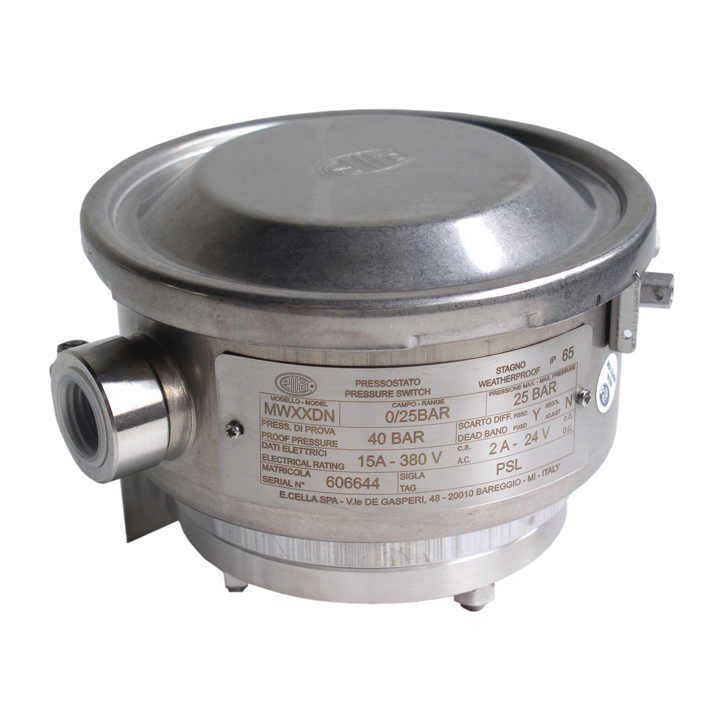

MW

Kod: MW
  • do mediów gazowych, ciekłych, agresywnych, lepkich i zanieczyszczonych, również w środowisku agresywnym
  • obudowa z 316 L, IP 66, NEMA 4X
  • zakres nastawy od 16 mbar do 600 bar, również w równoważnych jednostkach ciśnienia lub w próżni
  • powtarzalność punktu przełączającego < 1 % zakresu nastawy
  • dostępna wersja Ex
  • 1lub 2 niezależne punkty przełączające, AC 250 V, 20 A
Opis

Te wysokiej jakości przełączniki ciśnienia zostały opracowane w celu zachowania bezpieczeństwa w aplikacjach krytycznych. Wysoka jakość i wykonanie produktu wg ISO 9001: 2000 gwarantuje bezpieczny monitoring Państwa instalacji. Podczas produkcji, przełączniki są sprawdzane za pomocą oprogramowania w celu zapewnienia jakości, a następnie są testowane 100 %.

Wszystkie części zwilżane wykonane są standardowo ze stali CrNi. W celu zagwarantowania możliwie elastycznego zastosowania przełączniki ciśnienia są wyposażone w mikroprzełączniki, tak aby umożliwić bezpośrednie przełączanie przy elektrycznym obciążeniu 15 A / AC 220 V AC. Dla mniejszej mocy przełączania, np. do aplikacji PLC, opcjonalnie może być wypełniony argonem, a mikroprzełącznik może być pokryty złotem.

Przy użyciu systemu membranowego przełączniki ciśnienia model MW1 są wyjątkowo odporne i gwaratują optymalną charakterystykę pracy. Do zastosowań, w których wymagana jest zwiększona odporność na korozję, dostępne są wersję z materiałem części zwilżanych z PTFE lub monelu.

Specyfikacja ogólna
Konstrukcja
IEC/EN 60529
Cecha przeciwwybuchowa
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (3)D [Ex ia] IIIC
Zakres pomiaru
0...600 bar
Typ wyjścia
SPDT (AC)
SPDT (DC)
DPDT
Przyłącze procesowe
G1/2
G1/4
1/2 NPT
1/4 NPT
kołnierzowe
Przyłącze elektryczne
konektor MIL
dławnica kablowa
1/2 NPT
dławica M20x1,5
3/4 NPT
Membrana
stal kwasoodporna 316L
Element pomiarowy
membrana, stal nierdzewna
tłok
tłok z membraną
Temperatura pracy
-40...+85°C
Temperatura medium
-30…+85°C
Stopień ochrony
IP 66
NEMA 4X
Materiał obudowy
stal nierdzewna
PTFE
Montaż
pionowy
poziomy
