DOG

Kod: DOG

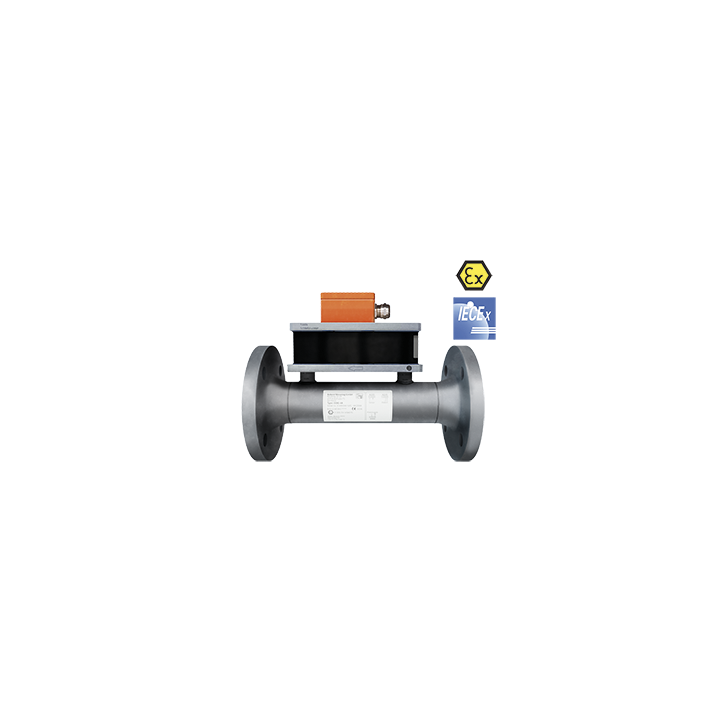

  • przepływomierz oscylacyjny firmy Kobold
  • zakres pomiarowy: 0,12...12 do 60...6000 Nm³/h (powietrze)
  • przyłącze procesowe: kryza: DN25 ... 200, ANSI 1" ... 8"
  • material: stal nierdzewna
  • cisnienie maks.: 25 bar
  • temperatura maks.: 120°C (Ex 60°C)
  • dokladność: ±1,5% (powietrze)

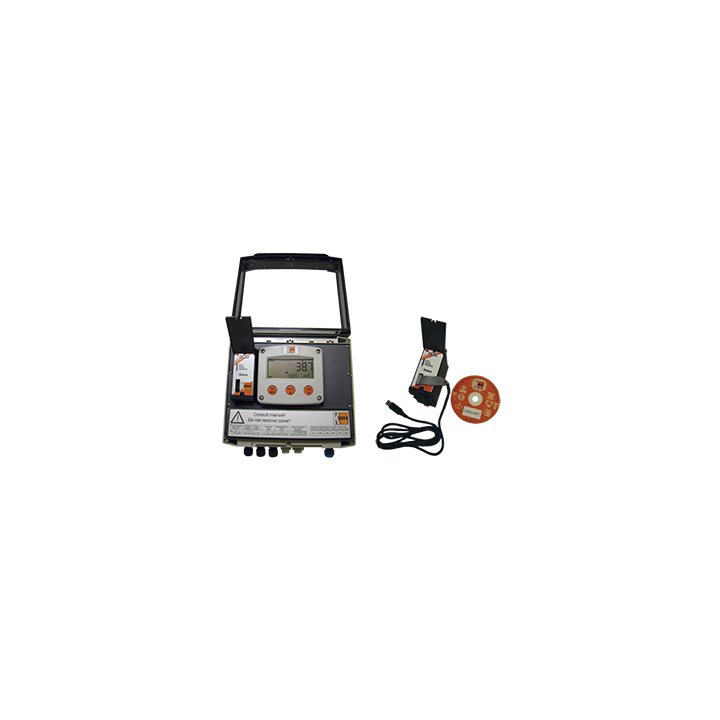

  • wyjście impulsowe, wyświetlacz cyfrowy, licznik
Opis

Przepływomierze KOBOLD DOG służą do pomiaru przepływu gazów.

Podstawowym zastosowaniem DOG-4 są suche gazy. DOG-6 posiada specjalną konstrukcję czujnika i pochyloną głowicę pomiarową. To nachylenie optymalizuje odpływ kondensatu specjalnie do zastosowań związanych z mokrymi gazami, np. biogaz. Medium przepływa przez otwór w rurce. Otwory obejściowe znajdują się po bokach. Ciśnienie dynamiczne w kryzie powoduje, że część strumienia objętości gazu wpływa do obejścia. Stosunek podziału pozostaje stały w całym zakresie pomiarowym. Kanał obejściowy zawiera Oscylator – samą celę pomiarową. Gdy gaz przepływa przez celę pomiarową, kolumna gazowa oscyluje w kanale w kształcie litery U zamontowanym po lewej i prawej stronie. Ta częstotliwość drgań jest proporcjonalna do prędkości przepływu, a tym samym do całkowitego przepływu objętościowego. Częstotliwość oscylacji jest mierzona za pomocą czujnika platynowego. Generowany jest elektryczny sygnał przemienny, który jest wyświetlany w elektronice połączonej szeregowo.

Wewnętrzne, połączone kanały przepływowe mają duże wymiary. Ciągłe zmiany kierunku przepływu w kanałach mają efekt samooczyszczania. Dzięki temu urządzenia są wyjątkowo odporne na zabrudzenia i nie zawierają materiałów eksploatacyjnych. Pozycję montażu można dowolnie wybrać. Gdy w gazie tworzy się kondensat, zalecana jest pozioma pozycja montażu z czujnikiem skierowanym do góry. Gaz prędkość przepływu w dowolnym miejscu rurociągu przed przepływomierzem nie powinna przekraczać prędkości dźwięku. Należy unikać spadków ciśnienia powyżej krytycznych i pulsujących strumieni. Zalecany przekrój rury wlotowej to 10 x DN, a przekrój rury wylotowej 5 x DN. Dostępna wersja z zaworami kulowymi obejściowymi montowanymi pomiędzy głowicą pomiarową a obudową umożliwia łatwą wymianę czujnika i/lub czyszczenie głowicy pomiarowej bez przerywania przepływu w przewodzie głównym / przepływomierzu. Zawory obejściowe służą również do ochrony czujnika przed uszkodzeniami mechanicznymi podczas rozruchu.

Obszary zastosowań:

  • sprężone powietrze
  • gaz ziemny, biogaz, gaz fermentacyjny
  • propan
  • wodór gazowy
  • azot
  • argon

Specyfikacja ogólna
Zakres pomiaru
0,12...12 do 60...6000 m3/h
Przyłącze procesowe
kołnierzowe
Dokładność
±1,5%
Ciśnienie
max. 25 bar
Temperatura medium
-20...+120°C
-20...+60°C
Typ wyjścia
4...20 mA
impulsowe
Interfejs komunikacyjny
RS-485 / Modbus RTU
Zasilanie
24V AC
24V DC
110V AC
230V AC
Wyświetlacz
LCD, 7 cyfr
Stopień ochrony
IP 65
Materiał obudowy
stal nierdzewna
Montaż
naścienny
