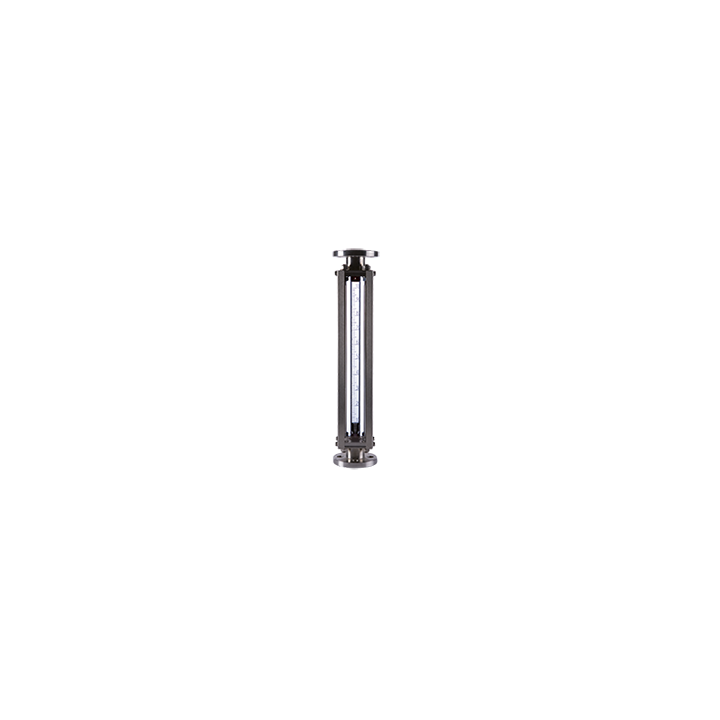

URK

Kod: URK
  • rotametr firmy KOBOLD
  • zakres pomiarowy: 1...10 do 15 000...50 000 l/h (woda); 0,02...0,2 do 50...500 Nm³/h (powietrze)
  • przyłącze procesowe: kołnierz DN 15 ... 80, ANSI ½" ... 3"
  • materiał: żeliwo
  • ciśnienie maks.: 16 bar
  • temperatura maks.: 100 °C
  • dokładność: kl. 4 zgodnie z VDI
  • opcja: zestyki progowe
Opis

Przepływomierz / sygnalizator Kobold URK działa na zasadzie zawieszonego pływaka. Służy do pomiaru natężenia przepływu w zamkniętych systemach rurociągów.Medium przepływa od dołu przez szklany stożek pomiarowy, który rozszerza się na górze. W ten sposób pływak jest podnoszony i wskazuje odpowiednią prędkość przepływu na skali znajdującej się na stożku pomiarowym. Aby monitorować limity natężenia przepływu, liczniki URK mogą być opcjonalnie wyposażone w czujniki zbliżeniowe „otwarty kolektor”.Dzięki specjalnej konstrukcji model ten jest szczególnie odpowiedni do zastosowań, w których dostępne są tylko bardzo małe ciśnienia robocze. Kolejną zaletą jest bardzo duży wziernik, który optycznie umożliwia bezpośrednią obserwację przepływu.

Specyfikacja ogólna
Zakres pomiaru
1...10 do 15000...50000 l/h (woda)
0,02...0,2 do 50...500 Nm3/h (powietrze)
Przyłącze procesowe
kołnierzowe
DN15
DN20
DN25
DN32
DN40
DN65
DN50
DN80
Temperatura pracy
0...+65°C
max. 100°C
Ciśnienie
max. 16 bar
max. 10 bar
Typ wyjścia
stykowe
PNP
Open Collector
Dokładność
klasa 4
Stopień ochrony
IP 67
Materiał obudowy
stal nierdzewna
szkło borokrzemianowe
Pliki
Karta katalogowa j. angielski
