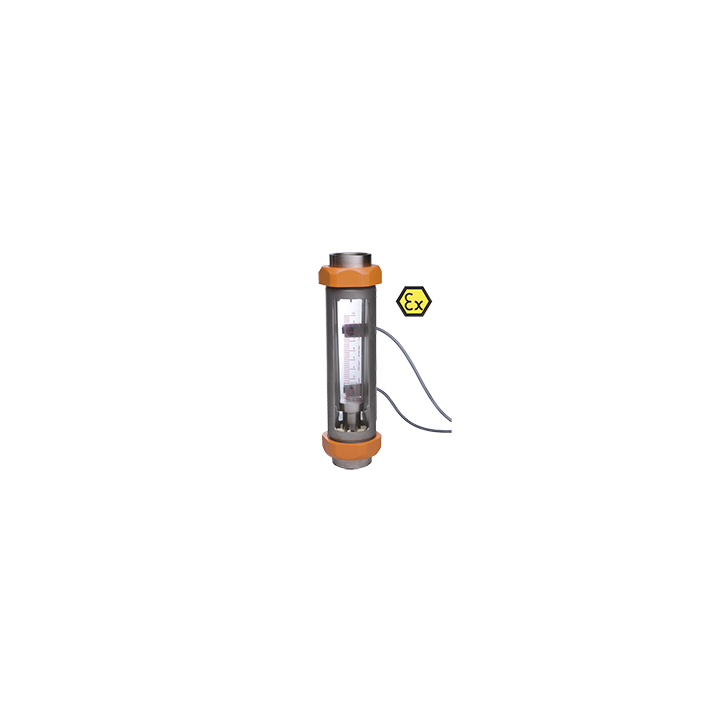

V31

Kod: V31
  • rotametr firmy KOBOLD
  • zakres pomiarowy -/sygnalizacji: 3...30 do 1000...10 000 l/h (woda); 36...360 Nl/h do 18...180 Nm³/h (powietrze)
  • przyłącze procesowe: G ¼ ... 2" ... G2 wewn., przewód elastyczny, połączenie klejone, kołnierz: DN10 ... DN65, ANSI ½ ... 2½"
  • materiał: szkło w metalowej tubie ochronnej
  • ciśnienie maks.: 15 bar
  • temperatura maks.: 80°C
  • klasa dokładności: 1,6/2,5
  • opcja: zestyk progowy
Opis

Przepływomierz V31 służy do pomiaru przepływu, dozowania, monitorowania i kontroli mediów płynnych i gazowych w rurach.Skala na urządzeniu pokazuje natężenie przepływu wyrażone jako objętość lub masa na jednostkę czasu.Zastosowania: pomiar przepływu, dozowanie, monitorowanie i kontrola mediów ciekłych i gazowych.Urządzenie może być wyposażone w maksymalnie dwa wyłączniki krańcowe w celu monitorowania procesu.

Element pomiarowy składa się z pływaka i stożkowej szklanej rurki. Medium przepływa od dołu do góry przez pierścień pomiarowy, unosząc pływak, aż siła wyporu i ciężar pływaka ustalą równowagę. Miarą przepływu jest wysokość pływaka w pierścieniu pomiarowym. Natężenie przepływu jest odczytywane bezpośrednio ze skali umieszczonej na szkle. Uzyskane odczyty dotyczą wyłącznie medium, dla którego urządzenie zostało skalibrowane lub medium o tej samej gęstości i lepkości

Specyfikacja ogólna
Zakres pomiaru
3...30 do 1000...10000 l/h (woda)
36...360 Nl/h do 18-180 Nm3/h (powietrze)
Przyłącze procesowe
G1/2
G1/4
G3/4
G3/8
G1
G1 1/2
G1 1/4
G2
Dokładność
±1,6%
±2,5%
Temperatura pracy
-20…+80°C
Ciśnienie
max. 15 bar
Materiał obudowy
stal nierdzewna
szkło borokrzemianowe
Montaż
pionowy
Pliki
Karta katalogowa j. angielski
