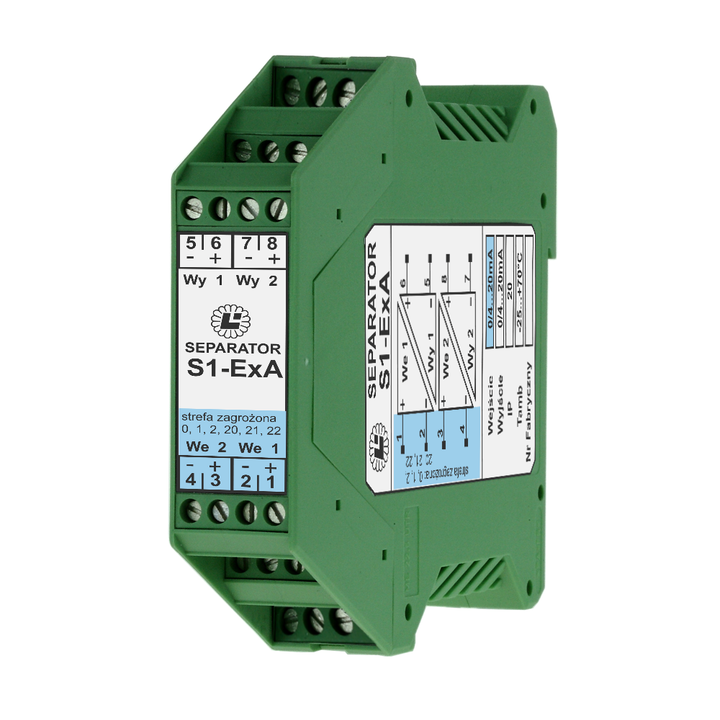

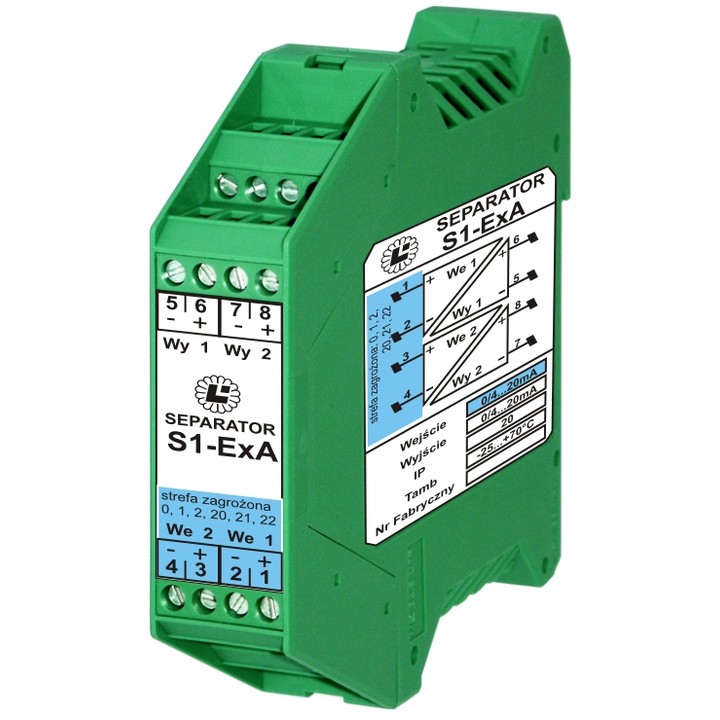

S1-ExA

Kod: S1-ExA
  • separator sygnałów prądowych, bez energii pomocniczej
  • obwód wejściowy iskrobezpieczny o poziomie zabezpieczenia ia, zgodność z ATEX
  • obwody wejścia i wyjścia wzajemnie odseparowane galwanicznie
  • 1 lub 2 tory
  • obudowa nalistwowa o szerokości 22,5 mm
  • zasilanie z pętli wejściowej
Opis

Separator S1-ExA przenosi aktywny sygnał prądowy ze strefy zagrożonej do strefy bezpiecznej np. do rejestratora, sterownika, systemu DCS. Separator zapewniając bezpieczeństwo przeciwwybuchowe zapewnia galwaniczne oddzielenie obwodu wejściowego współpracującego ze strefą zagrożoną, od obwodu wyjściowego. Separator nie korzysta z żadnego źródła zasilania pomocniczego (nie wymaga energii pomocniczej). Zasilany jest wejściowym prądem pomiarowym. Prąd wyjściowy jest równy prądowi wejściowemu. Prądowy sygnał wyjściowy 0/4...20mA może być zamieniony na sygnał napięciowy 0/2...10V przez załączenie zewnętrznego wzorcowego rezystora 500Ohm.

Iskrobezpieczny obwód wejściowy może współpracować z obwodem iskrobezpiecznym o poziomie zabezpieczenia ia lub iburządzenia zainstalowanego w strefie zagrożonej „0, 1, 2, 20, 21, 22” dowolnych mieszanin wybuchowych. Parametry bezpieczeństwa wejścia: Ui=30V, Ii=100mA oraz Pi=1W. Obwód wyjściowy może współpracować z nieiskrobezpiecznymi obwodami urządzeń o napięciu Um=253V np. zasilanych z sieci energetycznej o napięciu 230V AC. Separator może być zainstalowany w pomieszczeniu bezpiecznym pod względem wybuchowym, suchym, niezapylonym i zabezpieczonym przed dostępem osób nie przeszkolonych w zakresie serwisu i eksploatacji separatora. Przeznaczony jest także do stosowania w strefie zagrożonej wybuchem w osłonie ognioszczelnej. Montaż w osłonie ognioszczelnej w grupie wybuchowości „I” bez ograniczeń. W grupie wybuchowości IIG i IID otwarcie osłony ognioszczelnej może nastąpić po 10 min od momentu wyłączenia zasilania. W strefie „2” bazując na oznaczeniu II 3G Ex nA IIC T4 (urządzenie kategorii 3) może być instalowane także na innych zasadach opisanych w karcie katalogowej.

Specyfikacja ogólna
Liczba wejść
2
1
Typ wejścia
prądowe (mA)
Liczba wyjść
2
1
Typ wyjścia
0/4...20 mA
Separacja galwaniczna
2,5kV, 50Hz
pomiędzy obwodami wejścia i wyjścia
Rezystancja obciążenia
0...800Ω
Cecha przeciwwybuchowa
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (1)D [Ex iaD] 20
Stopień ochrony
IP 20
Materiał obudowy
tworzywo sztuczne
Montaż
na szynę DIN
Wymiary obudowy
22,5 x 99 x 114,5 mm
