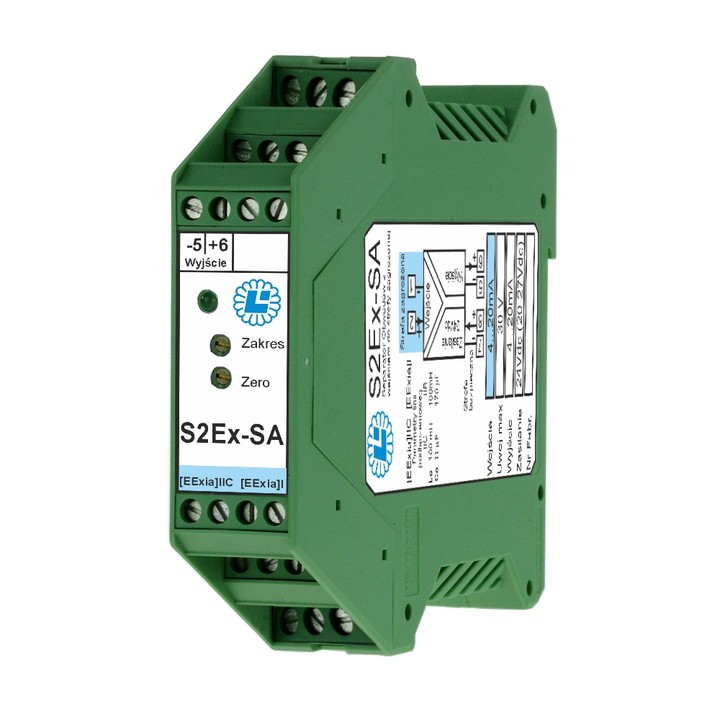

S2Ex-SA

Kod: S2Ex-SA-5,4
  • separator dowolnych sygnałów analogowych
  • obwód wejściowy iskrobezpieczny o poziomie zabezpieczenia ia, zgodność z ATEX
  • obwody wejścia, wyjścia i zasilania wzajemnie odseparowane galwanicznie
  • 1 tor
  • obudowa nalistwowa o szerokości 22,5 mm
  • zasilanie 24V DC
Opis

Separator S2Ex-SA przeznaczony jest do galwanicznego oddzielenia wejściowego, stałoprądowego obwodu pomiarowego od stałoprądowego pomiarowego obwodu wyjściowego.
Dowolny standardowy sygnał: 0÷5mA, 0÷20mA, 4÷20mA, 0÷5V, 0÷10V, 1÷5V po oddzieleniu galwanicznym jest zamieniany na dowolny sygnał standardowy jak wyżej lub inny wg zamówienia.
Typowym zastosowaniem separatora S2Ex-SA jest oddzielenie galwaniczne urządzeń zainstalowanych na obiekcie w strefie zagrożonej Ex, od części centralnej (sterownik, regulator, wskaźnik, rejestrator, system zbierania danych). Stosowanie separatora pozwala zmniejszyć wpływy zakłóceń obiektowych na pracę części centralnej i ułatwia konfigurację systemów pomiarowych.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
dowolny standard
Liczba wyjść
1
Typ wyjścia
dowolny standard
Separacja galwaniczna
2,5kV, 50Hz
między wszystkimi obwodami
Rezystancja obciążenia
0...700Ω (0/4...20 mA)
0...3kΩ (0/1...5 mA)
≥10kΩ (wyjście napięciowe)
Cecha przeciwwybuchowa
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
Zasilanie
20...28V DC
Stopień ochrony
IP 20
Materiał obudowy
tworzywo sztuczne
Montaż
na szynę DIN
Wymiary obudowy
22,5 x 99 x 114,5 mm
