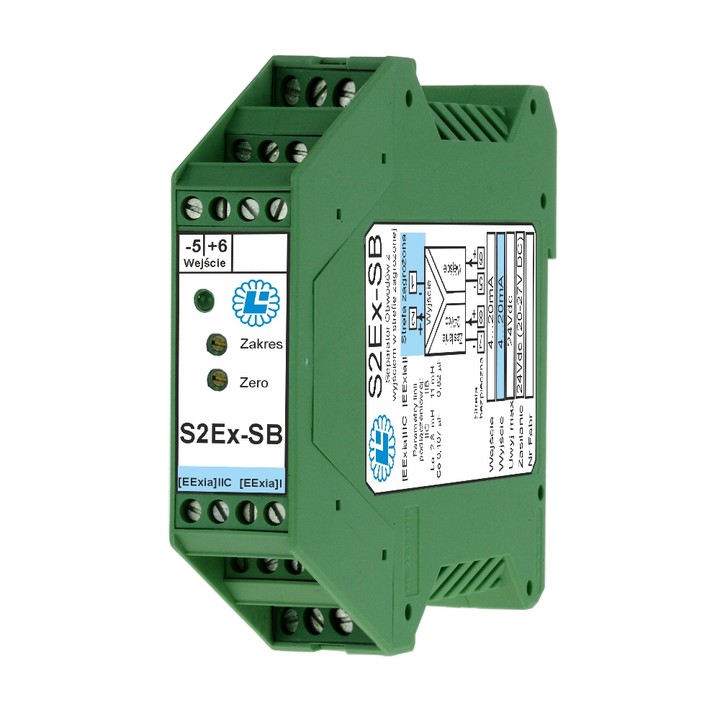

S2Ex-SB

Kod: S2Ex-SB
  • separator dowolnych sygnałów analogowych
  • obwód wyjściowy iskrobezpieczny o poziomie zabezpieczenia ia, zgodność z ATEX
  • obwody wejścia, wyjścia i zasilania wzajemnie odseparowane galwanicznie
  • 1 tor
  • obudowa nalistwowa o szerokości 22,5 mm
  • zasilanie 24V DC
Opis

Separator S2Ex-SB przeznaczony jest do galwanicznego oddzielenia wejściowego obwodu znajdującego się w strefie bezpiecznej od obwodu wyjściowego znajdującego się w strefie zagrożonej.
Dowolny standardowy sygnał: 0÷5mA, 0÷20mA, 4÷20mA, 0÷5V, 0÷10V, 1÷5V po oddzieleniu galwanicznym jest zamieniany na dowolny sygnał standardowy jak wyżej lub inny wg zamówienia.
Typowym zastosowaniem jest sterowanie zainstalowanych w strefie zagrożonej Ex przetworników np. I/P, elektrozaworów, zasilania sygnalizatorów dźwiękowych i świetlnych oraz zadawania napięcia lub prądu do strefy zagrożonej Ex. Stosowanie separatora pozwala sterować urządzeniami w strefie Ex z dowolnych zwykłych urządzeń znajdujących się w strefie bezpiecznej.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
dowolny standard
Liczba wyjść
1
Typ wyjścia
dowolny standard
Separacja galwaniczna
2,5kV, 50Hz
między wszystkimi obwodami
Rezystancja obciążenia
0...850Ω (0/4...20 mA)
0...3kΩ (0/1...5 mA)
≥2kΩ (wyjście napięciowe)
Zasilanie
21...28V DC
Stopień ochrony
IP 20
Materiał obudowy
tworzywo sztuczne
Montaż
na szynę DIN
Wymiary obudowy
22,5 x 99 x 114,5 mm
Cecha przeciwwybuchowa
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
