Opis

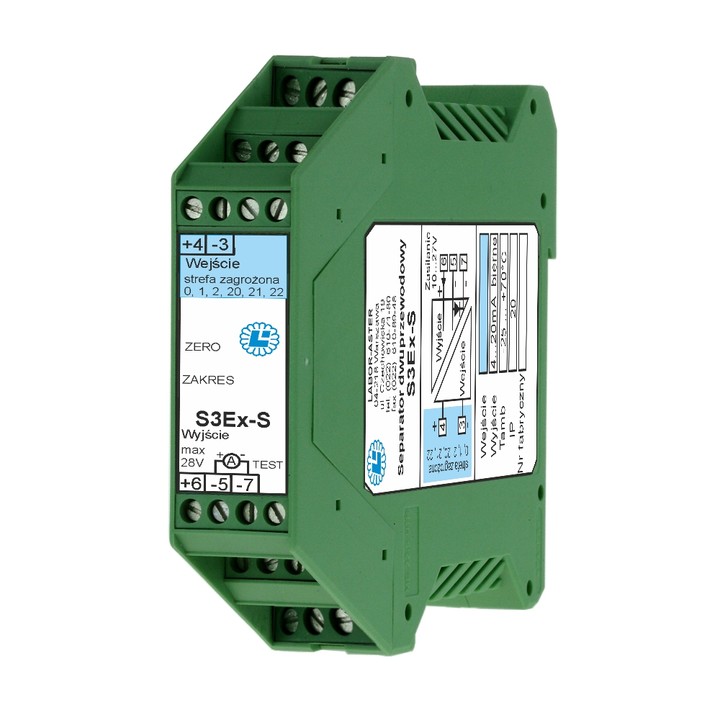

Separator S3Ex-S przeznaczony jest do galwanicznego oddzielenia wejściowego obwodu pomiarowego od obwodu wyjściowego.
Dowolny standardowy sygnał: 0÷5mA, 0÷20mA, 4÷20mA, 0÷5V, 0÷10V, 1÷5V po oddzieleniu galwanicznym jest zamieniany na sygnał prądowy 4÷20mA w pętli dwuprzewodowej.
Typowym zastosowaniem separatora S3Ex-S jest oddzielenie galwaniczne urządzeń zainstalowanych na obiekcie w strefie zagrożonej wybuchem od części centralnej (sterownik, regulator, wskaźnik, rejestrator, system zbierania danych). Stosowanie separatora pozwala zmniejszyć wpływy zakłóceń obiektowych na pracę części centralnej i ułatwia konfigurację systemów pomiarowych.
Specyfikacja ogólna
| Liczba wejść |
1
|
| Typ wejścia |
dowolny standard
|
| Liczba wyjść |
1
|
| Typ wyjścia |
4...20 mA
|
| Separacja galwaniczna |
2kV, 50Hz
pomiędzy obwodami wejścia i wyjścia
|
| Rezystancja obciążenia |
50Ω (0/4...20 mA)
200Ω (0/1...5 mA)
≥100kΩ (wyjście napięciowe)
|
| Cecha przeciwwybuchowa |
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Zasilanie |
10...27V DC
|
| Stopień ochrony |
IP 20
|
| Materiał obudowy |
tworzywo sztuczne
|
| Montaż |
na szynę DIN
|
| Wymiary obudowy |
22,5 x 99 x 114,5 mm
|
