DAF

Kod: DAF
  • wiatrakowy wskaźnik przepływu firmy KOBOLD
  • zakres wskazania: 0,03...0,1 do 5...150 l/min (woda)

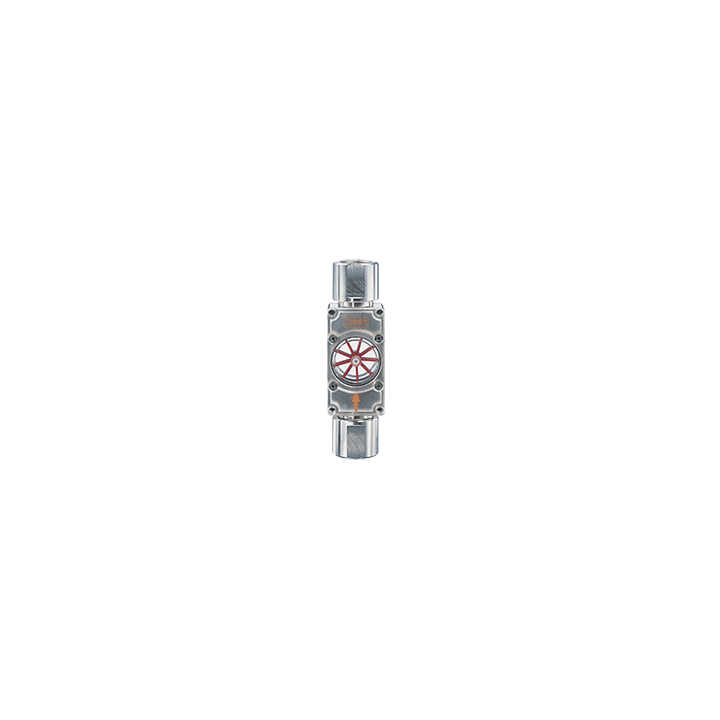

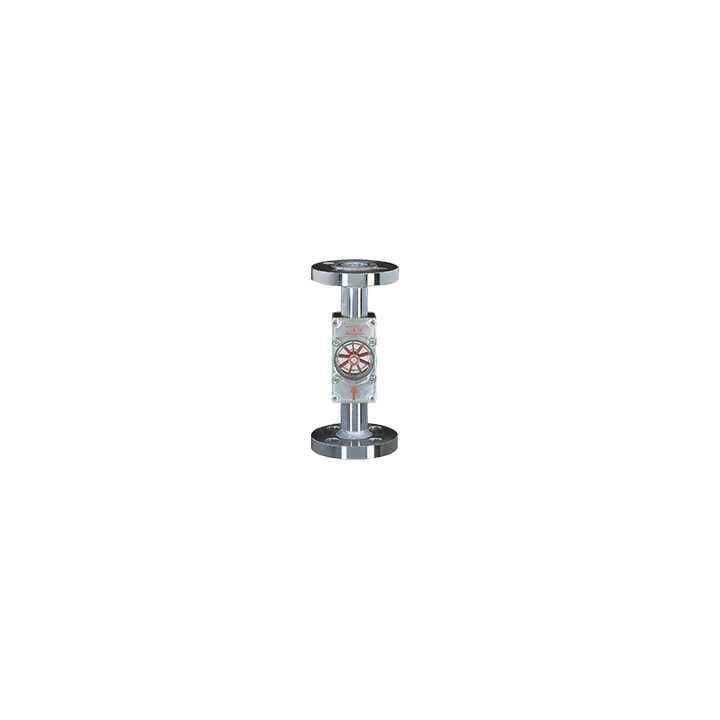

  • przyłącze procesowe: DAF-1: G ⅛ ... 1½, ⅛ ... 1½" NPT; DAF-2: kryza DN15 ... DN50, ½ ... 2" ANSI
  • materiał: DAF-1: mosiądz, stal nierdzewna, poliamid PA 6-3-T, polisulfon; DAF-2: stal nierdzewna
  • ciśnienei maks.: 16 bar
  • temperatura maks.: 110°C
Opis

Wskaźnik przepływu z wirnikiem serii DAF jest stosowany tam, gdzie wystarczająca jest sama obserwacja przepływu – bez odczytywania wartości pomiarów. Wewnątrz kwadratowej obudowy z przezroczystymi szybkami z przodu i z tyłu znajduje się wirnik, którego ruch wywołany przez przepływające medium wskazuje na obecność przepływu.

Niezależnie od natężenia przepływu stosowana jest jedna wielkość obudowy, zaś odpowiednie zakresy osiągane są poprzez zmianę kryzy na wlocie.

Urządzenie może być instalowane w dowolnej pozycji. Kierunek przepływu musi być jednak zgodny z kierunkiem wskazywanym przez strzałkę.

Wskaźnik można obracać co pozwala ustawić go w optymalnej do obserwacji pozycji nawet w trakcie pracy (nie w przypadku kombinacji materiałowej DAF-14...).

Specyfikacja ogólna
Zakres pomiaru
0,03...0,1 do 5...150 l/min (woda)
Przyłącze procesowe
G1/2
G1/4
G1/8
G3/4
G1
G1 1/2
G1 1/4
1 NPT
1/2 NPT
1/4 NPT
1/8 NPT
3/4 NPT
1 1/2 NPT
1 1/4 NPT
kołnierzowe
Ciśnienie
max. 16 bar
Temperatura pracy
max. 110°C
Materiał obudowy
stal nierdzewna
mosiądz niklowany
polisulfon (PSU)
poliamid (PA)
