SPP-94

Kod: SPP-94
  • licznik przepływu, dozownik, totalizer
  • 1 wejście pomiarowe 0/4-20 mA
  • 1 wejście o programowalnej funkcji
  • 0, 2 lub 4 wyjścia REL / OC
  • wyjście analogowe: pasywne lub aktywne, wyjście zasilające 24V DC
  • RS-485 / Modbus RTU
  • odczyt bilansu, wartości chwilowej lub dozowanej
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

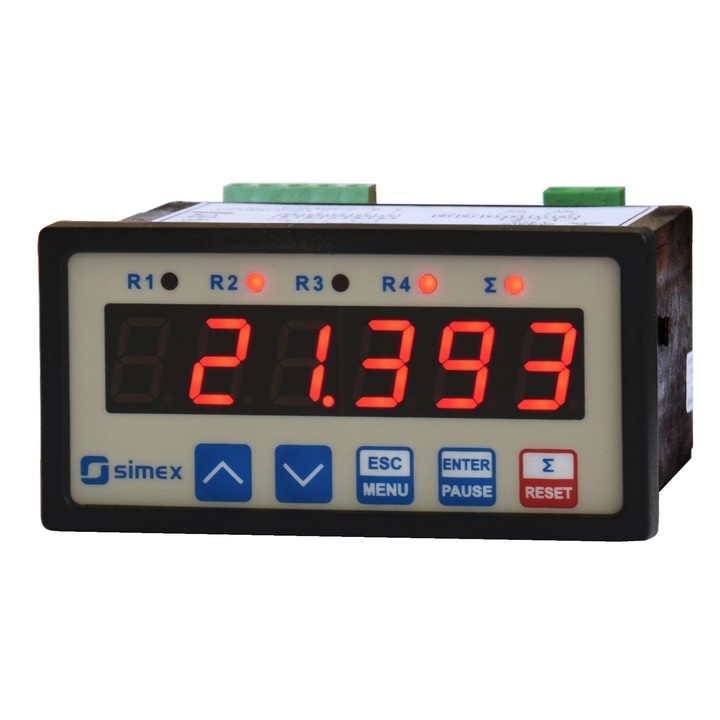

Tablicowy licznik przepływu SPP-94 został zaprojektowany do współpracy z przepływomierzami z wyjściem prądowym.

SPP-94 posiada wejście prądowe 0-4/20mA, programowalne wejście binarne 24VDC, wyjście 24VDC do zasilanie czujników/przetworników, interfejs RS-485, opcjonalnie 2 lub 4 wyjścia przekaźnikowe/OC oraz wyjście analogowe (do wyboru: aktywne wyjście prądowe, pasywne izolowane wyjście prądowe lub aktywne wyjście napięciowe).

Szeroki zakres wskazań bilansu (do 16 cyfr znaczących) pozwala na kontrolę wielkości przepływu przez długi czas użytkowania. Wbudowana funkcja dozownika pozwala stosować SPP-94 w wielu gałęziach przemysłu m.in. spożywczym, farmaceutycznym, farbiarskim.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
prądowe (mA)
Poziomy wejściowe
stan niski: 0...1V, stan wysoki: 10...30V
Typ wyjścia
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit
Metoda pomiaru
elektryczna, impulsowa
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
Wyświetlacz
LED, 6 x 13 mm, czerwony
LED, 6 x 13 mm, zielony
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 65 (front)
IP 20 (obudowa i zaciski)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
96 x 48 x 100 mm
