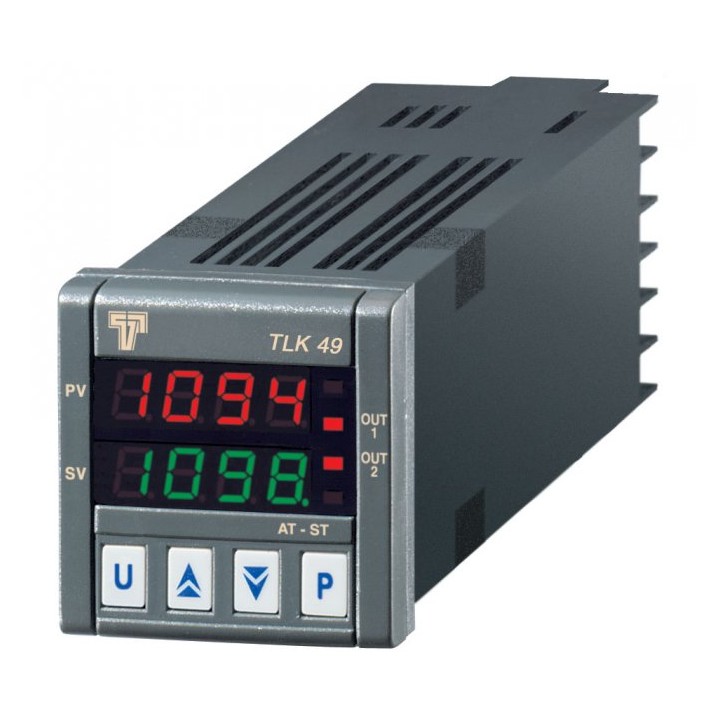

TLK-49 - Produkt wycofany z oferty

Kod: TLK-49

Produkt wycofany z oferty. Zapytaj o zamiennik

  • regulator PID
  • ON/OFF, Auto-tuning, Self-tuning
  • możliwość regulacji w trybie standardowym lub grzania i chłodzenia
  • podwójny wyświetlacz LED
  • wejście programowalne (do wyboru: termopary / Pt100 / prądowe / napięciowe)
  • wyjście sterujące: przekaźnikowe, napięciowe (do sterowania SSR)
  • wymiary 48 x 48 mm
Opis

TLK-49 jest jednokanałowym, mikroprocesorowym regulatorem przemysłowym. Posiada funkcje sterowania typu: ON/OFF, ON/OFF ze strefą nieczułości (Neutral Zone), z pojedynczym działaniem PID, z podwójnym działaniem PID (grzanie/chłodzenie). Regulator wyposażony jest w algorytmy AUTO-TUNING FAST, SELF-TUNING oraz automatyczną procedurę przeliczania wartości przeregulowania dla sygnału sterowanego - FUZZY OVERSCHOOT CONTROL. Regulator PID oparty jest o algorytm z dwoma stopniami swobody, który optymalizuje ustawienia niezależnie od zakłóceń procesu oraz wartości zadanej. Wartość pomiarowa wyświetlana jest na czerwonym wyświetlaczu LED 4 x 7 mm, wartość zadana na umieszczonym poniżej zielonym wyświetlaczu LED 4 x 7 mm, zaś stany wyjść sygnalizowane są za pomocą 2 diod LED. Regulator pozwala na zapamiętanie 4 wartości progu działania (Set Point) i może być wyposażony do 3 wyjść typu przekaźnikowego (REL) lub napięciowego typu SSR.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
prądowe (mA)
napięciowe (V)
napięciowe (mV)
RTD
TC
PTC/NTC
Zakres wejścia
0/4...20 mA
0...50 mV, 0...60 mV, 12...60 mV
0/1...5V, 0/2...10V
TC K: 0...+1370°C, J: 0...+1000°C, S: 0...+1760°C
NTC: -50...+110°C
PTC: -55...150°C
Pt100: -200…+850°C
Typ wyjścia
SPST-NO, 5A AC1, 2A AC3/250V AC
SPST-NO, 8A AC1, 3A AC3/250V AC
SSR, 8 mA/8V DC z zabezpieczeniem przeciwzwarciowym
Zasilanie
24V AC/DC
100...240V AC
Wyświetlacz
LED, podwójny: 4 x 7 mm (czerwony) + 4 x 7 mm (zielony)
Interfejs komunikacyjny
brak
Temperatura pracy
0...+50°C
Stopień ochrony
IP 54 (front)
Materiał obudowy
NORYL UL94 V0
Montaż
tablicowy
Wymiary obudowy
48 x 48 x 89 mm
